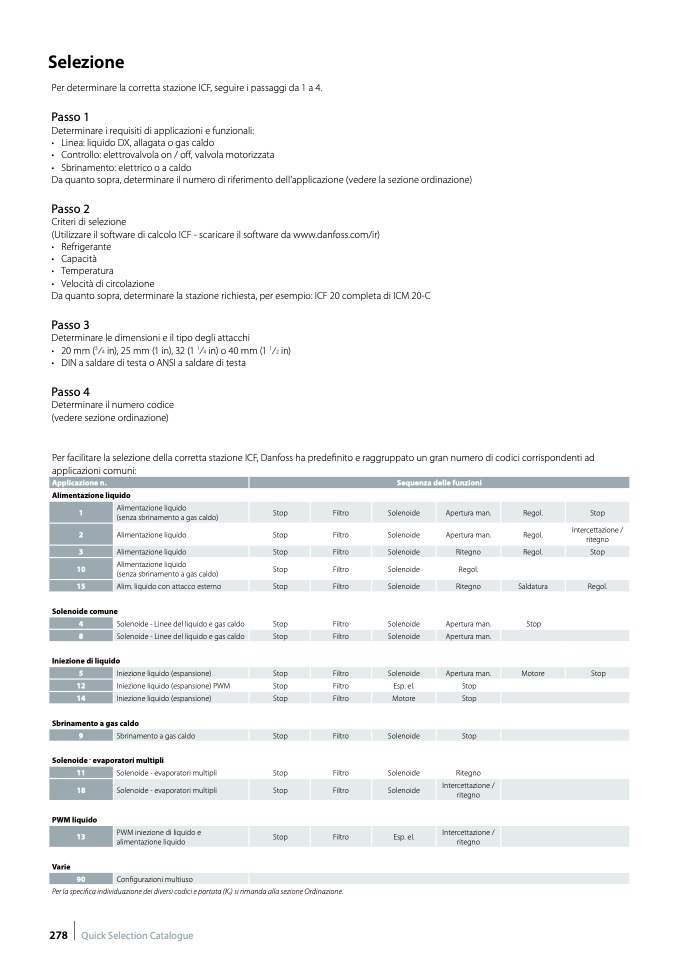

Selezione

Per determinare la corretta stazione ICF, seguire i passaggi da 1 a 4.

Passo 1

Determinare i requisiti di applicazioni e funzionali:

• Linea: liquido DX, allagata o gas caldo

• Controllo: elettrovalvola on / off, valvola motorizzata

• Sbrinamento: elettrico o a caldo

Da quanto sopra, determinare il numero di riferimento dell’applicazione (vedere la sezione ordinazione)

Passo 2

Criteri di selezione

(Utilizzare il software di calcolo ICF - scaricare il software da www.danfoss.com/ir)

• Refrigerante

• Capacità

• Temperatura

• Velocità di circolazione

Da quanto sopra, determinare la stazione richiesta, per esempio: ICF 20 completa di ICM 20-C

Passo 3

Determinare le dimensioni e il tipo degli attacchi

• 20 mm (

3

⁄

4

in), 25 mm (1 in), 32 (1

1

⁄

4

in) o 40 mm (1

1

⁄

2

in)

• DIN a saldare di testa o ANSI a saldare di testa

Passo 4

Determinare il numero codice

(vedere sezione ordinazione)

Per facilitare la selezione della corretta stazione ICF, Danfoss ha predefinito e raggruppato un gran numero di codici corrispondenti ad

applicazioni comuni:

Applicazione n.

Sequenza delle funzioni

Alimentazione liquido

1

Alimentazione liquido

(senza sbrinamento a gas caldo)

Stop

Filtro

Solenoide

Apertura man.

Regol.

Stop

2

Alimentazione liquido

Stop

Filtro

Solenoide

Apertura man.

Regol.

Intercettazione /

ritegno

3

Alimentazione liquido

Stop

Filtro

Solenoide

Ritegno

Regol.

Stop

10

Alimentazione liquido

(senza sbrinamento a gas caldo)

Stop

Filtro

Solenoide

Regol.

15

Alim. liquido con attacco esterno

Stop

Filtro

Solenoide

Ritegno

Saldatura

Regol.

Solenoide comune

4

Solenoide - Linee del liquido e gas caldo

Stop

Filtro

Solenoide

Apertura man.

Stop

8

Solenoide - Linee del liquido e gas caldo

Stop

Filtro

Solenoide

Apertura man.

Iniezione di liquido

5

Iniezione liquido (espansione)

Stop

Filtro

Solenoide

Apertura man.

Motore

Stop

12

Iniezione liquido (espansione) PWM

Stop

Filtro

Esp. el.

Stop

14

Iniezione liquido (espansione)

Stop

Filtro

Motore

Stop

Sbrinamento a gas caldo

9

Sbrinamento a gas caldo

Stop

Filtro

Solenoide

Stop

Solenoide - evaporatori multipli

11

Solenoide - evaporatori multipli

Stop

Filtro

Solenoide

Ritegno

18

Solenoide - evaporatori multipli

Stop

Filtro

Solenoide

Intercettazione /

ritegno

PWM liquido

13

PWM iniezione di liquido e

alimentazione liquido

Stop

Filtro

Esp. el.

Intercettazione /

ritegno

Varie

90

Configurazioni multiuso

Per la specifica individuazione dei diversi codici e portata (K

v

) si rimanda alla sezione Ordinazione.
