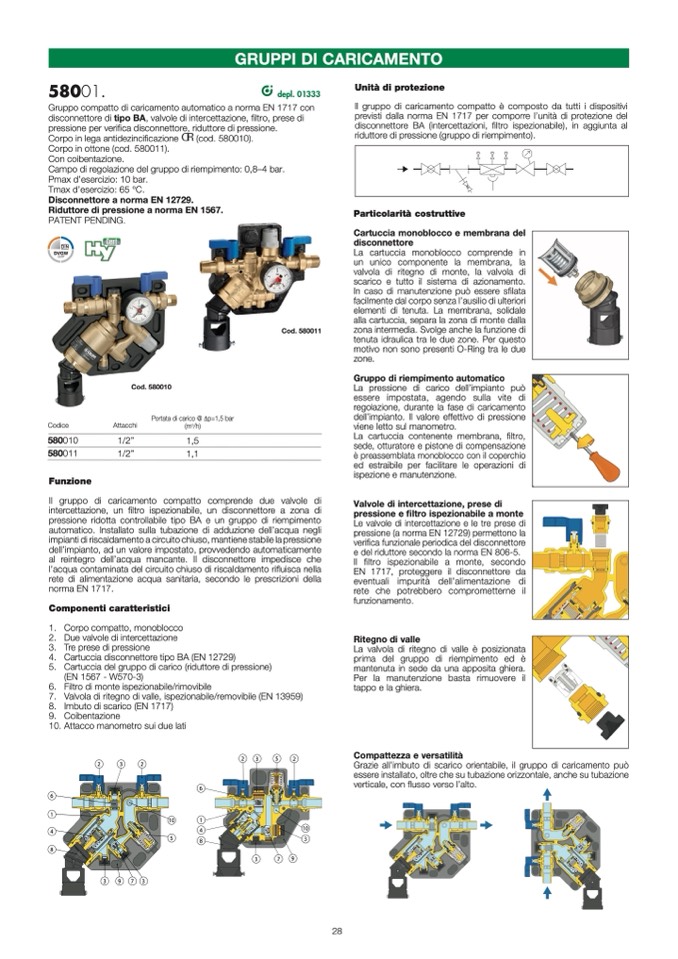

58001.
depl. 01333
Gruppo compatto di caricamento automatico a norma EN 1717 con
disconnettore di tipo BA, valvole di intercettazione, filtro, prese di
pressione per veri
fica disconnettore, riduttore di pressione.
Corpo in lega antidezincificazione
(cod. 580010).
Corpo in ottone (cod. 580011).
Con coibentazione.
Campo di regolazione del gruppo di riempimento: 0,8–4 bar.
Pmax d’esercizio: 10 bar.
Tmax d’esercizio: 65 °C.
Disconnettore a norma EN 12729.
Riduttore di pressione a norma EN 1567.
PATENT PENDING.
Unit
à di protezione
Il gruppo di caricamento compatto
è composto da tutti i dispositivi
previsti dalla norma EN 1717 per comporre l’unità di protezione del
disconnettore BA (intercettazioni,
filtro ispezionabile), in aggiunta al
riduttore di pressione (gruppo di riempimento).
Particolarit
à costruttive
Cartuccia monoblocco e membrana del
disconnettore
La cartuccia monoblocco comprende in
un unico componente la membrana, la
valvola di ritegno di monte, la valvola di
scarico e tutto il sistema di azionamento.
In caso di manutenzione pu
ò essere sfilata
facilmente dal corpo senza l’ausilio di ulteriori
elementi di tenuta. La membrana, solidale
alla cartuccia, separa la zona di monte dalla
zona intermedia. Svolge anche la funzione di
tenuta idraulica tra le due zone. Per questo
motivo non sono presenti O-Ring tra le due
zone.
Gruppo di riempimento automatico
La pressione di carico dell’impianto pu
ò
essere impostata, agendo sulla vite di
regolazione, durante la fase di caricamento
dell’impianto. Il valore effettivo di pressione
viene letto sul manometro.
La cartuccia contenente membrana, filtro,
sede, otturatore e pistone di compensazione
è preassemblata monoblocco con il coperchio
ed estraibile per facilitare le operazioni di
ispezione e manutenzione.
Valvole di intercettazione, prese di
pressione e
filtro ispezionabile a monte
Le valvole di intercettazione e le tre prese di
pressione (a norma EN 12729) permettono la
veri
fica funzionale periodica del disconnettore
e del riduttore secondo la norma EN 806-5.
Il
filtro ispezionabile a monte, secondo
EN 1717, proteggere il disconnettore da
eventuali impurit
à dell’alimentazione di
rete che potrebbero comprometterne il
funzionamento.
Ritegno di valle
La valvola di ritegno di valle
è posizionata
prima del gruppo di riempimento ed
è
mantenuta in sede da una apposita ghiera.
Per la manutenzione basta rimuovere il
tappo e la ghiera.
Compattezza e versatilità
Grazie all’imbuto di scarico orientabile, il gruppo di caricamento pu
ò
essere installato, oltre che su tubazione orizzontale, anche su tubazione
verticale, con
flusso verso l’alto.
Codice
580010
580011
Funzione
Cod. 580010
Portata di carico @ Δp=1,5 bar
Attacchi
(m
3
/h)
1/2”
1,5
1/2”
1,1
Il gruppo di caricamento compatto comprende due valvole di
intercettazione, un filtro ispezionabile, un disconnettore a zona di
pressione ridotta controllabile tipo BA e un gruppo di riempimento
automatico. Installato sulla tubazione di adduzione dell’acqua negli
impianti di riscaldamento a circuito chiuso, mantiene stabile la pressione
dell’impianto, ad un valore impostato, provvedendo automaticamente
al reintegro dell’acqua mancante. Il disconnettore impedisce che
l’acqua contaminata del circuito chiuso di riscaldamento rifluisca nella
rete di alimentazione acqua sanitaria, secondo le prescrizioni della
norma EN 1717.
Componenti caratteristici
1. Corpo compatto, monoblocco
2. Due valvole di intercettazione
3. Tre prese di pressione
4. Cartuccia disconnettore tipo BA (EN 12729)
5. Cartuccia del gruppo di carico (riduttore di pressione)
(EN 1567 - W570-3)
6. Filtro di monte ispezionabile/rimovibile
7. Valvola di ritegno di valle, ispezionabile/removibile (EN 13959)
8. Imbuto di scarico (EN 1717)
9. Coibentazione
10. Attacco manometro sui due lati
2
3
2
2
3
5
2
6
1
4
4
8
3
9
7
3
6
GRUPPI DI CARICAMENTO
10
1
5
8
3
3
7
9
Cod. 580011
10
