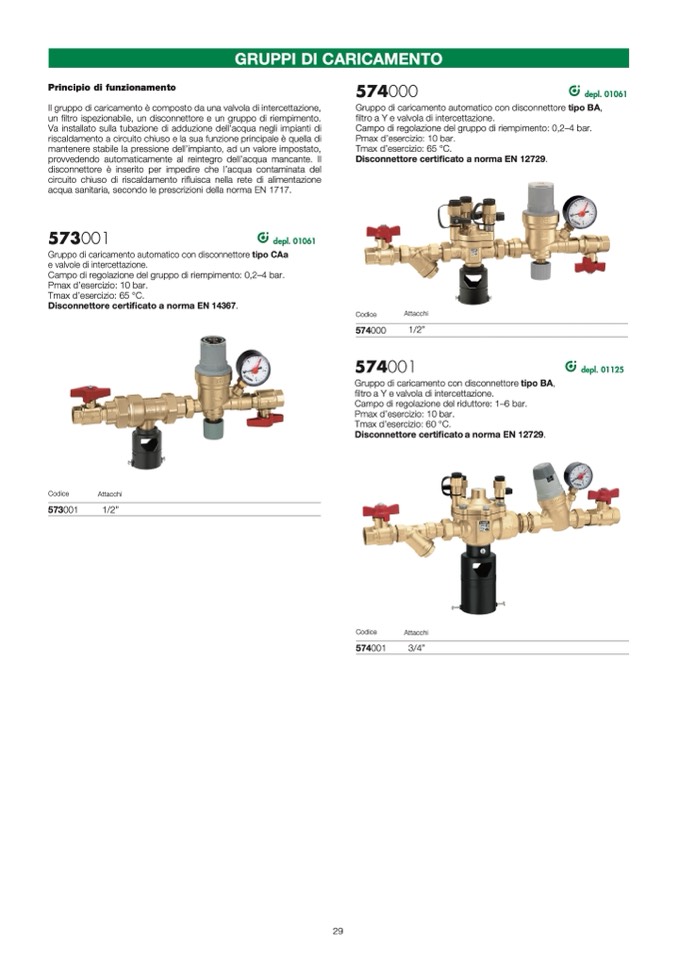

Principio di funzionamento
Il gruppo di caricamento
è composto da una valvola di intercettazione,
un
filtro ispezionabile, un disconnettore e un gruppo di riempimento.
Va installato sulla tubazione di adduzione dell’acqua negli impianti di
riscaldamento a circuito chiuso e la sua funzione principale è quella di
mantenere stabile la pressione dell’impianto, ad un valore impostato,
provvedendo automaticamente al reintegro dell’acqua mancante. Il
disconnettore
è inserito per impedire che l’acqua contaminata del
circuito chiuso di riscaldamento rifluisca nella rete di alimentazione
acqua sanitaria, secondo le prescrizioni della norma EN 1717.
573001
depl. 01061
Gruppo di caricamento automatico con disconnettore tipo CAa
e valvole di intercettazione.
Campo di regolazione del gruppo di riempimento: 0,2–4 bar.
Pmax d’esercizio: 10 bar.
Tmax d’esercizio: 65 °C.
Disconnettore certificato a norma EN 14367.
574000
depl. 01061
Gruppo di caricamento automatico con disconnettore tipo BA,
filtro a Y e valvola di intercettazione.
Campo di regolazione del gruppo di riempimento: 0,2–4 bar.
Pmax d’esercizio: 10 bar.
Tmax d’esercizio: 65 °C.
Disconnettore certificato a norma EN 12729.
GRUPPI DI CARICAMENTO
Codice
Attacchi
574000
1/2”
574001
depl. 01125
Gruppo di caricamento con disconnettore tipo BA,
filtro a Y e valvola di intercettazione.
Campo di regolazione del riduttore: 1–6 bar.
Pmax d’esercizio: 10 bar.
Tmax d’esercizio: 60 °C.
Disconnettore certi
ficato a norma EN 12729.
Codice
573001
1/2”
Attacchi
Codice
Attacchi
574001
3/4”
29
