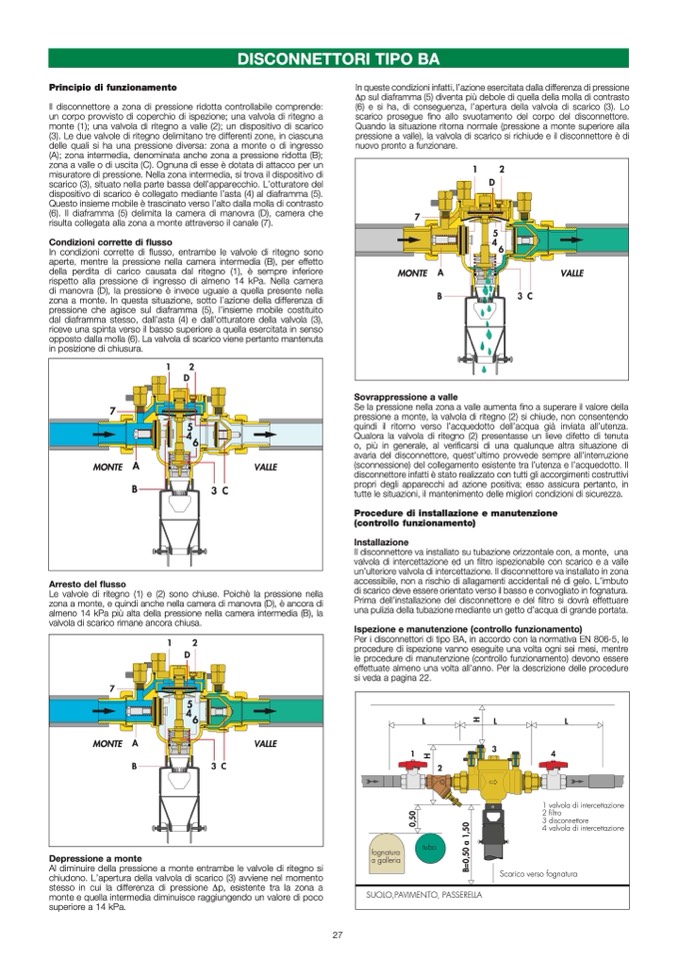

Principio di funzionamento
Il disconnettore a zona di pressione ridotta controllabile comprende:
un corpo provvisto di coperchio di ispezione; una valvola di ritegno a
monte (1); una valvola di ritegno a valle (2); un dispositivo di scarico
(3). Le due valvole di ritegno delimitano tre differenti zone, in ciascuna
delle quali si ha una pressione diversa: zona a monte o di ingresso
(A); zona intermedia, denominata anche zona a pressione ridotta (B);
zona a valle o di uscita (C). Ognuna di esse è dotata di attacco per un
misuratore di pressione. Nella zona intermedia, si trova il dispositivo di
scarico (3), situato nella parte bassa dell’apparecchio. L’otturatore del
dispositivo di scarico è collegato mediante l’asta (4) al diaframma (5).
Questo insieme mobile è trascinato verso l’alto dalla molla di contrasto
(6). Il diaframma (5) delimita la camera di manovra (D), camera che
risulta collegata alla zona a monte attraverso il canale (7).
Condizioni corrette di
flusso
In condizioni corrette di
flusso, entrambe le valvole di ritegno sono
aperte, mentre la pressione nella camera intermedia (B), per effetto
della perdita di carico causata dal ritegno (1), è sempre inferiore
rispetto alla pressione di ingresso di almeno 14 kPa. Nella camera
di manovra (D), la pressione è invece uguale a quella presente nella
zona a monte. In questa situazione, sotto l’azione della differenza di
pressione che agisce sul diaframma (5), l’insieme mobile costituito
dal diaframma stesso, dall’asta (4) e dall’otturatore della valvola (3),
riceve una spinta verso il basso superiore a quella esercitata in senso
opposto dalla molla (6). La valvola di scarico viene pertanto mantenuta
in posizione di chiusura.
In queste condizioni infatti, l’azione esercitata dalla differenza di pressione
Δp sul diaframma (5) diventa più debole di quella della molla di contrasto
(6) e si ha, di conseguenza, l’apertura della valvola di scarico (3). Lo
scarico prosegue
fino allo svuotamento del corpo del disconnettore.
Quando la situazione ritorna normale (pressione a monte superiore alla
pressione a valle), la valvola di scarico si richiude e il disconnettore è di
nuovo pronto a funzionare.
DISCONNETTORI TIPO BA
7
1
2
D
4
5
6
MONTE A
B
3C
Sovrappressione a valle
VALLE
7
MONTE A
B
1
2
D
4
5
6
3C
VALLE
Arresto del flusso
Le valvole di ritegno (1) e (2) sono chiuse. Poich
è la pressione nella
zona a monte, e quindi anche nella camera di manovra (D), è ancora di
almeno 14 kPa più alta della pressione nella camera intermedia (B), la
valvola di scarico rimane ancora chiusa.
Se la pressione nella zona a valle aumenta
fino a superare il valore della
pressione a monte, la valvola di ritegno (2) si chiude, non consentendo
quindi il ritorno verso l’acquedotto dell’acqua gi
à inviata all’utenza.
Qualora la valvola di ritegno (2) presentasse un lieve difetto di tenuta
o, pi
ù in generale, al verificarsi di una qualunque altra situazione di
avaria del disconnettore, quest’ultimo provvede sempre all’interruzione
(sconnessione) del collegamento esistente tra l’utenza e l’acquedotto. Il
disconnettore infatti
è stato realizzato con tutti gli accorgimenti costruttivi
propri degli apparecchi ad azione positiva; esso assicura pertanto, in
tutte le situazioni, il mantenimento delle migliori condizioni di sicurezza.
Procedure di installazione e manutenzione
(controllo funzionamento)
Installazione
Il disconnettore va installato su tubazione orizzontale con, a monte, una
valvola di intercettazione ed un
filtro ispezionabile con scarico e a valle
un’ulteriore valvola di intercettazione. Il disconnettore va installato in zona
accessibile, non a rischio di allagamenti accidentali n
é di gelo. L’imbuto
di scarico deve essere orientato verso il basso e convogliato in fognatura.
Prima dell’installazione del disconnettore e del
filtro si dovr
à effettuare
una pulizia della tubazione mediante un getto d’acqua di grande portata.
Ispezione e manutenzione (controllo funzionamento)
Per i disconnettori di tipo BA, in accordo con la normativa EN 806-5, le
procedure di ispezione vanno eseguite una volta ogni sei mesi, mentre
le procedure di manutenzione (controllo funzionamento) devono essere
effettuate almeno una volta all’anno. Per la descrizione delle procedure
si veda a pagina 22.
7
1
2
D
4
5
6
MONTE A
B
3C
VALLE
B
=
0
,
5
0
a
1
,
5
0
0
,
5
0
C
A
L
E
F
F
I
H
H
tubo
a galleria
fognatura
L
L
L
1
3
4
2
Scarico verso fognatura
1 valvola di intercettazione
2 filtro
3 disconnettore
4 valvola di intercettazione
SUOLO,PAVIMENTO, PASSERELLA
Depressione a monte
Al diminuire della pressione a monte entrambe le valvole di ritegno si
chiudono. L’apertura della valvola di scarico (3) avviene nel momento
stesso in cui la differenza di pressione Δp, esistente tra la zona a
monte e quella intermedia diminuisce raggiungendo un valore di poco
superiore a 14 kPa.
