574

depl. 01022

Disconnettore a zona di pressione ridotta

controllabile. Tipo BA.

Corpo in lega “LOW LEAD”

antidezinci

ficazione

.

PN 10. Attacchi maschio a bocchettone.

Tmax d’esercizio: 65 °C.

Pressione differenziale di intervento: 14 kPa.

Certi

ficato a norma EN 12729.

È indispensabile installare a monte il

filtro

serie 577.

575

depl. 01245

Disconnettore a zone di pressione

ridotta controllabile. Tipo BA.

Corpo in ghisa con rivestimento

epossidico. PN 10.

Attacchi

flangiati PN 16.

Accoppiamento con contro

flangia

EN 1092-1.

Tmax d’esercizio: 60 °C.

Pressione differenziale di intervento:

14 kPa.

Certi

ficato a norma EN 12729.

È indispensabile installare a monte il

filtro serie 579.

570

depl. 01022

Gruppo montato composto da:

disconnettore serie 574;

filtro obliquo serie 577;

valvole manuali di intercettazione.

PN 10.

Attacchi femmina-femmina.

Tmax d’esercizio: 65 °C.

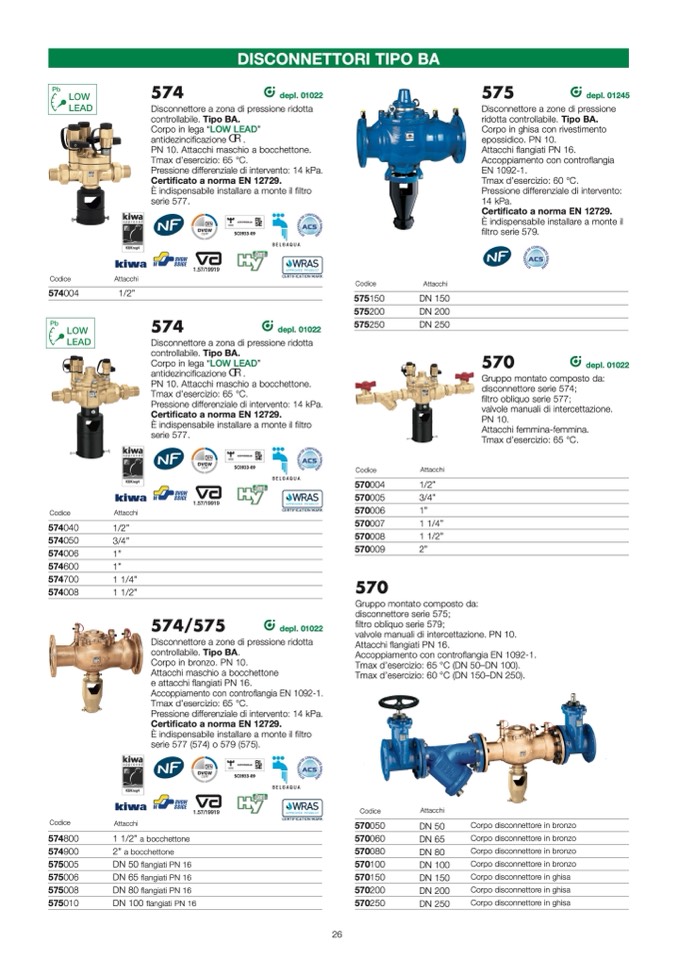

DISCONNETTORI TIPO BA

SC0933-09

Codice

Attacchi

574004

1/2”

Codice

Attacchi

575150

DN 150

575200

DN 200

575250

DN 250

Codice

Attacchi

570004

1/2”

570005

3/4”

570006

1”

570007

1 1/4”

570008

1 1/2”

570009

2”

570

1.57/19919

574

depl. 01022

Disconnettore a zona di pressione ridotta

controllabile. Tipo BA.

Corpo in lega “LOW LEAD”

antidezinci

ficazione

.

PN 10. Attacchi maschio a bocchettone.

Tmax d’esercizio: 65 °C.

Pressione differenziale di intervento: 14 kPa.

Certi

ficato a norma EN 12729.

È indispensabile installare a monte il

filtro

serie 577.

SC0933-09

Codice

Attacchi

574040

1/2”

574050

3/4”

574006

1”

574600

1”

574700

1 1/4”

574008

1 1/2”

1.57/19919

574/575

Disconnettore a zone di pressione ridotta

controllabile. Tipo BA.

Corpo in bronzo. PN 10.

Attacchi maschio a bocchettone

e attacchi

flangiati PN 16.

Accoppiamento con controflangia EN 1092-1.

Tmax d’esercizio: 65 °C.

Pressione differenziale di intervento: 14 kPa.

Certi

ficato a norma EN 12729.

È indispensabile installare a monte il

filtro

serie 577 (574) o 579 (575).

SC0933-09

Tmax d’esercizio: 60 °C (DN 150–DN 250).

depl. 01022

Gruppo montato composto da:

disconnettore serie 575;

filtro obliquo serie 579;

valvole manuali di intercettazione. PN 10.

Attacchi

flangiati PN 16.

Accoppiamento con contro

flangia EN 1092-1.

Tmax d’esercizio: 65 °C (DN 50–DN 100).

1.57/19919

574900

2” a bocchettone

575005

DN 50

flangiati PN 16

575006

DN 65

flangiati PN 16

575008

DN 80

flangiati PN 16

575010

DN 100

flangiati PN 16

Codice

Attacchi

Codice

Attacchi

574800

1 1/2” a bocchettone

570050

DN 50

570060

DN 65

570080

DN 80

570100

DN 100

570150

DN 150

570200

DN 200

570250

DN 250

Corpo disconnettore in bronzo

Corpo disconnettore in bronzo

Corpo disconnettore in bronzo

Corpo disconnettore in bronzo

Corpo disconnettore in ghisa

Corpo disconnettore in ghisa

Corpo disconnettore in ghisa

26
