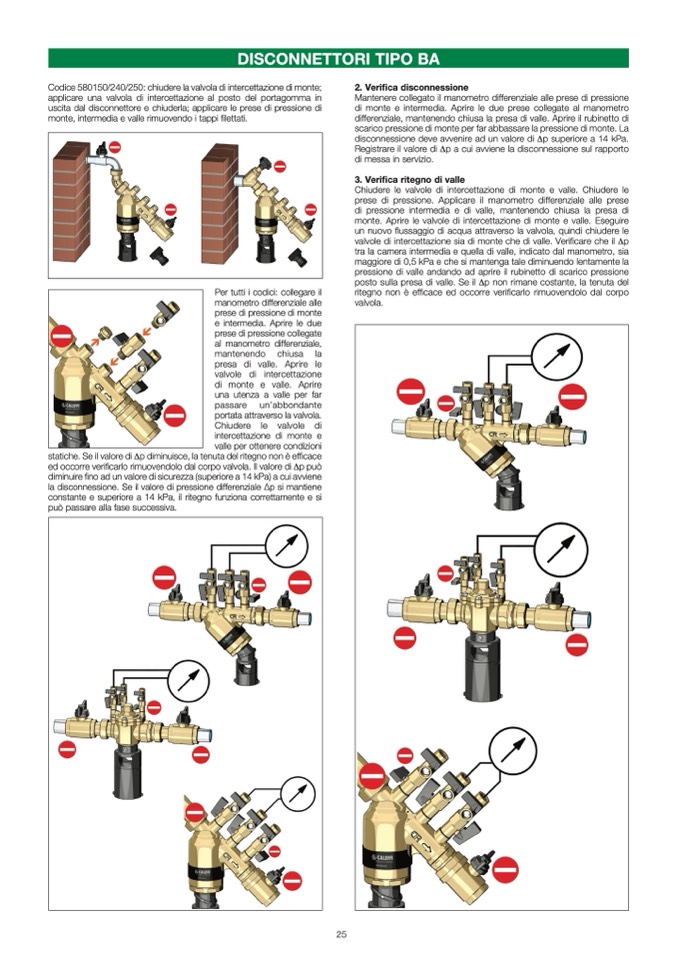

Codice 580150/240/250: chiudere la valvola di intercettazione di monte;

applicare una valvola di intercettazione al posto del portagomma in

uscita dal disconnettore e chiuderla; applicare le prese di pressione di

monte, intermedia e valle rimuovendo i tappi

filettati.

Per tutti i codici: collegare il

manometro differenziale alle

prese di pressione di monte

e intermedia. Aprire le due

prese di pressione collegate

al manometro differenziale,

mantenendo chiusa la

presa di valle. Aprire le

valvole di intercettazione

di monte e valle. Aprire

una utenza a valle per far

passare un’abbondante

portata attraverso la valvola.

Chiudere le valvole di

intercettazione di monte e

valle per ottenere condizioni

statiche. Se il valore di Δp diminuisce, la tenuta del ritegno non è ef

ficace

ed occorre verificarlo rimuovendolo dal corpo valvola. Il valore di Δp pu

ò

diminuire fino ad un valore di sicurezza (superiore a 14 kPa) a cui avviene

la disconnessione. Se il valore di pressione differenziale Δp si mantiene

constante e superiore a 14 kPa, il ritegno funziona correttamente e si

può passare alla fase successiva.

2. Veri

fica disconnessione

Mantenere collegato il manometro differenziale alle prese di pressione

di monte e intermedia. Aprire le due prese collegate al manometro

differenziale, mantenendo chiusa la presa di valle. Aprire il rubinetto di

scarico pressione di monte per far abbassare la pressione di monte. La

disconnessione deve avvenire ad un valore di Δp superiore a 14 kPa.

Registrare il valore di Δp a cui avviene la disconnessione sul rapporto

di messa in servizio.

3. Veri

fica ritegno di valle

Chiudere le valvole di intercettazione di monte e valle. Chiudere le

prese di pressione. Applicare il manometro differenziale alle prese

di pressione intermedia e di valle, mantenendo chiusa la presa di

monte. Aprire le valvole di intercettazione di monte e valle. Eseguire

un nuovo flussaggio di acqua attraverso la valvola, quindi chiudere le

valvole di intercettazione sia di monte che di valle. Veri

ficare che il Δp

tra la camera intermedia e quella di valle, indicato dal manometro, sia

maggiore di 0,5 kPa e che si mantenga tale diminuendo lentamente la

pressione di valle andando ad aprire il rubinetto di scarico pressione

posto sulla presa di valle. Se il Δp non rimane costante, la tenuta del

ritegno non

è efficace ed occorre veri

ficarlo rimuovendolo dal corpo

valvola.

DISCONNETTORI TIPO BA

25
