Il disconnettore per applicazioni speciali codice 580150, dotato di
calotta mobile, va applicato al rubinetto che svolge quindi la funzione
di valvola di intercettazione a monte. Il disconnettore per applicazioni
speciali 580240/250 va applicato direttamente alla tubazione,
essendo gi
à equipaggiato di valvola di intercettazione a monte. Il
collegamento valvola-raccordo-disconnettore può essere bloccato
mediante sigillo fornito in confezione. Secondo le indicazioni della
norma EN 1717, il disconnettore
è equipaggiato di filtro ispezionabile,
collocato nell’attacco di monte del corpo e facilmente accessibile
per manutenzione, e di imbuto di scarico orientabile. L’apparecchio
va installato con flusso discendente (dall’alto al basso), rispettando
il senso di
flusso indicato dalla freccia sul corpo valvola. In caso di
fluidi particolarmente sporchi, valutare l’installazione di un ulteriore filtro
ispezionabile a monte.
Ispezione e manutenzione (controllo funzionamento)
Per i disconnettori di tipo BA, in accordo con la normativa EN 806-5, le
procedure di ispezione vanno eseguite una volta ogni sei mesi, mentre
le procedure di manutenzione (controllo funzionamento) devono
essere effettuate almeno una volta all’anno.
Ispezione
Controllare eventuali variazioni nell’uso dell’acqua a valle del dispositivo
e l’idoneit
à dell’unit
à alla protezione della fornitura idrica. Controllare
l’accessibilit
à all’unit
à di protezione, la ventilazione del luogo di
installazione, la posizione di installazione che non sia soggetta ad
allagamento, la protezione contro il gelo o le temperature eccessive.
Veri
ficare la funzionalit
à dei componenti dell’unità di protezione (valvole,
filtro, prese di pressione), la verticalità dello scarico, la distanza del
dispositivo dal sistema di convogliamento dello scarico, le condizioni
super
ficiali (corrosione o deterioramento). Qualsiasi potenziale ri
flusso
non pu
ò essere maggiore della capacità di scarico del dispositivo;
veri
ficare inoltre la capacit
à della rete di scarico di ricevere l’acqua di
scarico e la presenza di
fluido nell’eventuale sifone.
Manutenzione (controllo funzionamento)
La procedura prevede: smontaggio e pulizia del
filtro a monte,
prova di tenuta per valvole e guarnizioni; veri
fica funzionale del
disconnettore (tenuta ritegni e disconnessione secondo le istruzioni del
fabbricante); pulizia dell’imbuto di scarico; prova di pressione mediante
apparecchiature di misurazione idonee (statica, dinamica, differenziale);
registrazione dei risultati delle operazioni effettuate.
Il controllo funzionale del disconnettore pu
ò essere effettuato mediante
un manometro differenziale dotato di due innesti a Tee entrambi
equipaggiati di rubinetto di scarico pressione.
1. Veri
fica ritegno di monte
Codice 580040/050, serie 574-575-570: veri
ficare la presenza delle
valvole di intercettazione a monte e valle del disconnettore. Chiudere le
valvole di intercettazione di monte e valle.

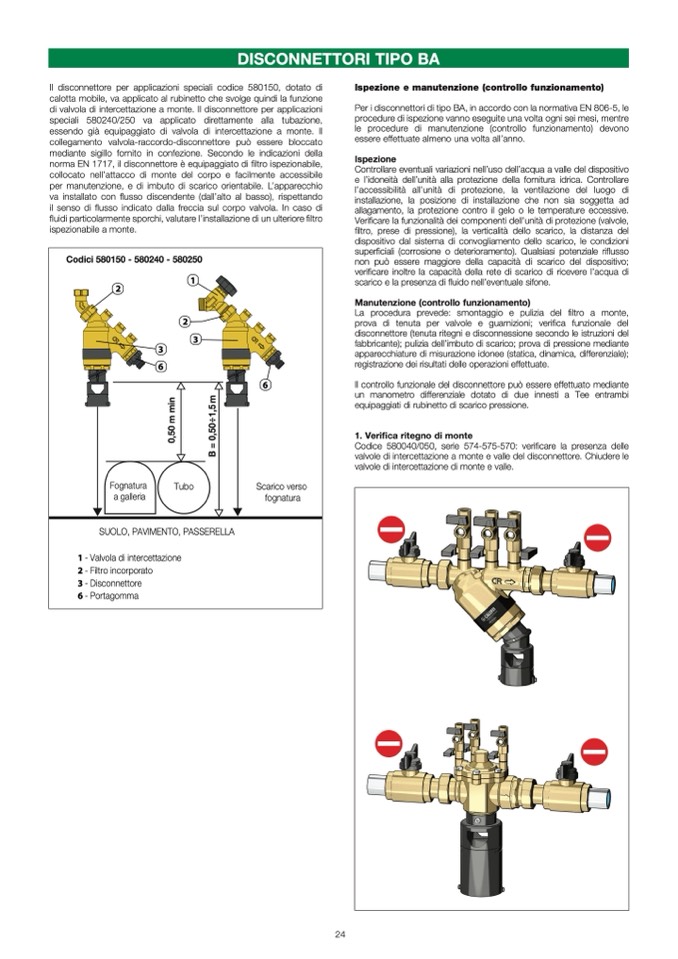

DISCONNETTORI TIPO BA
Codici 580150 - 580240 - 580250
1
3
3
6
2
2
0
,
5
0
m
m
i
n
B
=
0
,
5
0
÷
1
,
5
m
Fognatura
a galleria
Tubo
6
Scarico verso
fognatura
SUOLO, PAVIMENTO, PASSERELLA
1 - Valvola di intercettazione
2 - Filtro incorporato
3 - Disconnettore
6 - Portagomma
