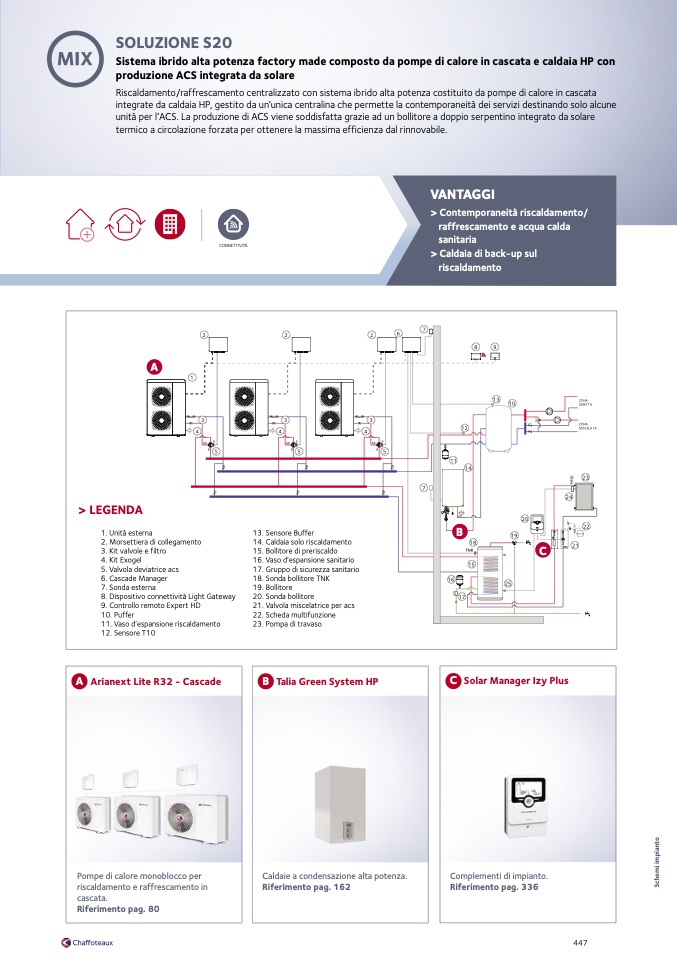

SOLUZIONE S20

Sistema ibrido alta potenza factory made composto da pompe di calore in cascata e caldaia HP con

produzione ACS integrata da solare

Riscaldamento/raffrescamento centralizzato con sistema ibrido alta potenza costituito da pompe di calore in cascata

integrate da caldaia HP, gestito da un’unica centralina che permette la contemporaneità dei servizi destinando solo alcune

unità per l’ACS. La produzione di ACS viene soddisfatta grazie ad un bollitore a doppio serpentino integrato da solare

termico a circolazione forzata per ottenere la massima efficienza dal rinnovabile.

CONNETTIVIT

À

VANTAGGI

> Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

> Caldaia di back-up sul

riscaldamento

A

> LEGENDA

13

10

20

19

25

ZONA

DIRETT A

ZONA

MISCELA TA

23

24

22

21

2

2

2

1

6

7

8

9

3

3

3

4

4

4

A

A

A

AB

AB

AB

B

5

B

5

B

5

12

11

14

7

1. Unit

à esterna

2. Morsettiera di collegamento

3. Kit valvole e filtro

4. Kit Exogel

5. Valvola deviatrice acs

6. Cascade Manager

7. Sonda esterna

8. Dispositivo connettivit

à Light Gateway

9. Controllo remoto Expert HD

10. Puffer

11. Vaso d’espansione riscaldamento

12. Sensore T10

13. Sensore Buffer

14. Caldaia solo riscaldamento

15. Bollitore di preriscaldo

16. Vaso d’espansione sanitario

17. Gruppo di sicurezza sanitario

18. Sonda bollitore TNK

19. Bollitore

20. Sonda bollitore

21. Valvola miscelatrice per acs

22. Scheda multifunzione

23. Pompa di travaso

VE

B

18

16

s

17

C

TNK

15

C Solar Manager Izy Plus

Complementi di impianto.

Riferimento pag. 336

A Arianext Lite R32 - Cascade

Pompe di calore monoblocco per

riscaldamento e raffrescamento in

cascata.

Riferimento pag. 80

B Talia Green System HP

Caldaie a condensazione alta potenza.

Riferimento pag. 162
