> LEGENDA

6

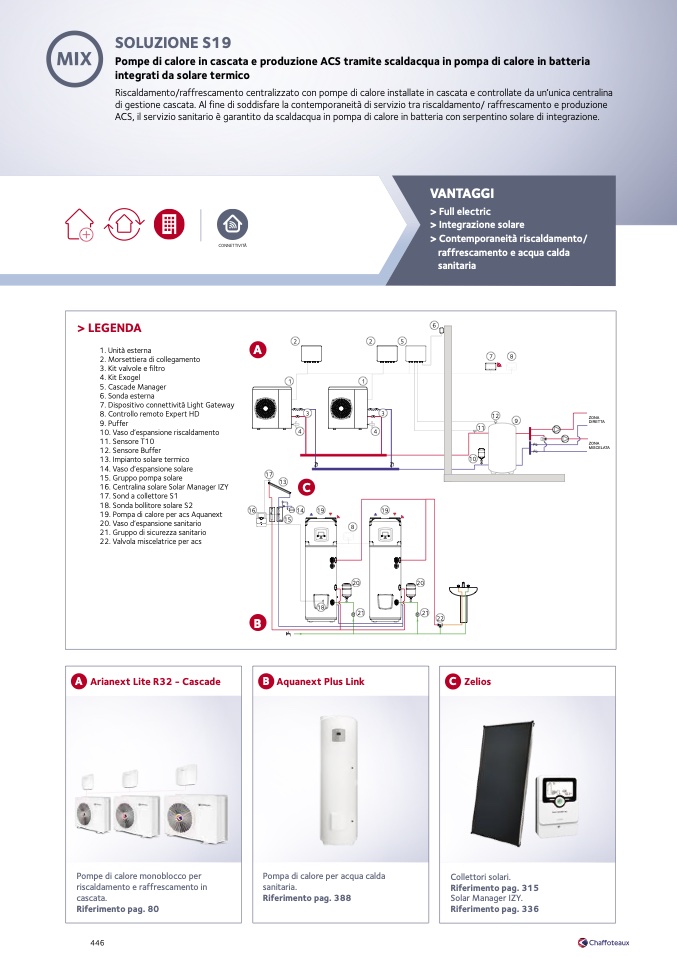

SOLUZIONE S19

Pompe di calore in cascata e produzione ACS tramite scaldacqua in pompa di calore in batteria

integrati da solare termico

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in cascata e controllate da un’unica centralina

di gestione cascata. Al fine di soddisfare la contemporaneità di servizio tra riscaldamento/ raffrescamento e produzione

ACS, il servizio sanitario è garantito da scaldacqua in pompa di calore in batteria con serpentino solare di integrazione.

1. Unit

à esterna

A

2. Morsettiera di collegamento

3. Kit valvole e filtro

4. Kit Exogel

5. Cascade Manager

6. Sonda esterna

7. Dispositivo connettività Light Gateway

8. Controllo remoto Expert HD

9. Puffer

10. Vaso d’espansione riscaldamento

4

11. Sensore T10

12. Sensore Buffer

13. Impianto solare termico

14. Vaso d’espansione solare

15. Gruppo pompa solare

16. Centralina solare Solar Manager IZY

17. Sond a collettore S1

18. Sonda bollitore solare S2

19. Pompa di calore per acs Aquanext

20. Vaso d’espansione sanitario

21. Gruppo di sicurezza sanitario

22. Valvola miscelatrice per acs

18

7

8

12

A Arianext Lite R32 - Cascade

B Aquanext Plus Link

Pompa di calore per acqua calda

sanitaria.

Riferimento pag. 388

C

Zelios

Pompe di calore monoblocco per

riscaldamento e raffrescamento in

cascata.

Riferimento pag. 80

Collettori solari.

Riferimento pag. 315

Solar Manager IZY.

Riferimento pag. 336

446

CONNETTIVIT

À

VANTAGGI

> Full electric

> Integrazione solare

> Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

17

13

2

2

5

1

1

3

C

3

ZONA

9

DIRETTA

16

1

4

19

19

15

B

8

20

s

21

20

s

21

22

4

11

10

ZONA

MISCELATA
