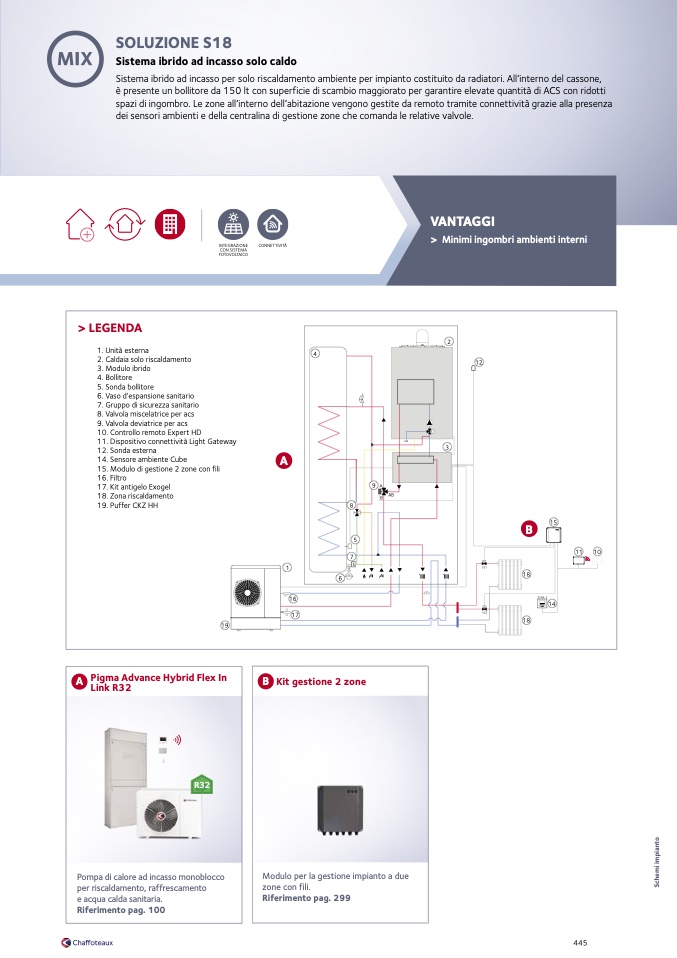

SOLUZIONE S18

Sistema ibrido ad incasso solo caldo

Sistema ibrido ad incasso per solo riscaldamento ambiente per impianto costituito da radiatori. All’interno del cassone,

è presente un bollitore da 150 lt con superficie di scambio maggiorato per garantire elevate quantit

à di ACS con ridotti

spazi di ingombro. Le zone all’interno dell’abitazione vengono gestite da remoto tramite connettività grazie alla presenza

dei sensori ambienti e della centralina di gestione zone che comanda le relative valvole.

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

VANTAGGI

> Minimi ingombri ambienti interni

> LEGENDA

1. Unit

à esterna

2. Caldaia solo riscaldamento

3. Modulo ibrido

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola deviatrice per acs

10. Controllo remoto Expert HD

11. Dispositivo connettivit

à Light Gateway

12. Sonda esterna

14. Sensore ambiente Cube

15. Modulo di gestione 2 zone con fili

16. Filtro

17. Kit antigelo Exogel

18. Zona riscaldamento

19. Puffer CKZ HH

19

12

A

1

17

15

B

18

14

18

B r i d

N

g

et

11 10

VZ1

VZ2

ZONA 2

2

4

16

8

5

7

s

6

VE

9

B

A

AB

3

B Kit gestione 2 zone

Modulo per la gestione impianto a due

zone con fili.

Riferimento pag. 299

A Pigma Advance Hybrid Flex In

Link R32

Pompa di calore ad incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 100

445
