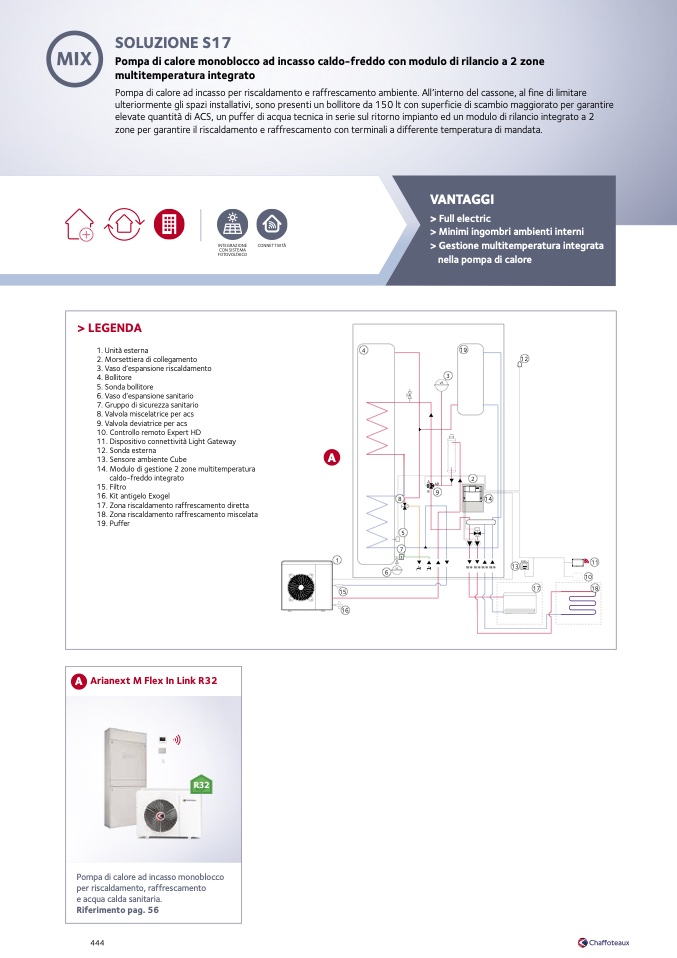

SOLUZIONE S17

Pompa di calore monoblocco ad incasso caldo-freddo con modulo di rilancio a 2 zone

multitemperatura integrato

Pompa di calore ad incasso per riscaldamento e raffrescamento ambiente. All’interno del cassone, al fine di limitare

ulteriormente gli spazi installativi, sono presenti un bollitore da 150 lt con superficie di scambio maggiorato per garantire

elevate quantit

à di ACS, un puffer di acqua tecnica in serie sul ritorno impianto ed un modulo di rilancio integrato a 2

zone per garantire il riscaldamento e raffrescamento con terminali a differente temperatura di mandata.

VANTAGGI

> Full electric

> Minimi ingombri ambienti interni

> Gestione multitemperatura integrata

nella pompa di calore

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Morsettiera di collegamento

3. Vaso d’espansione riscaldamento

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola deviatrice per acs

10. Controllo remoto Expert HD

11. Dispositivo connettività Light Gateway

12. Sonda esterna

13. Sensore ambiente Cube

14. Modulo di gestione 2 zone multitemperatura

caldo-freddo integrato

15. Filtro

16. Kit antigelo Exogel

17. Zona riscaldamento raffrescamento diretta

18. Zona riscaldamento raffrescamento miscelata

19. Puffer

12

4

19

3

VE

A

B

AB

9

2

14

8

5

7

s

VE

6

18

A

1

15

16

ZONA 1

13

11

10

17

A Arianext M Flex In Link R32

Pompa di calore ad incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 56
