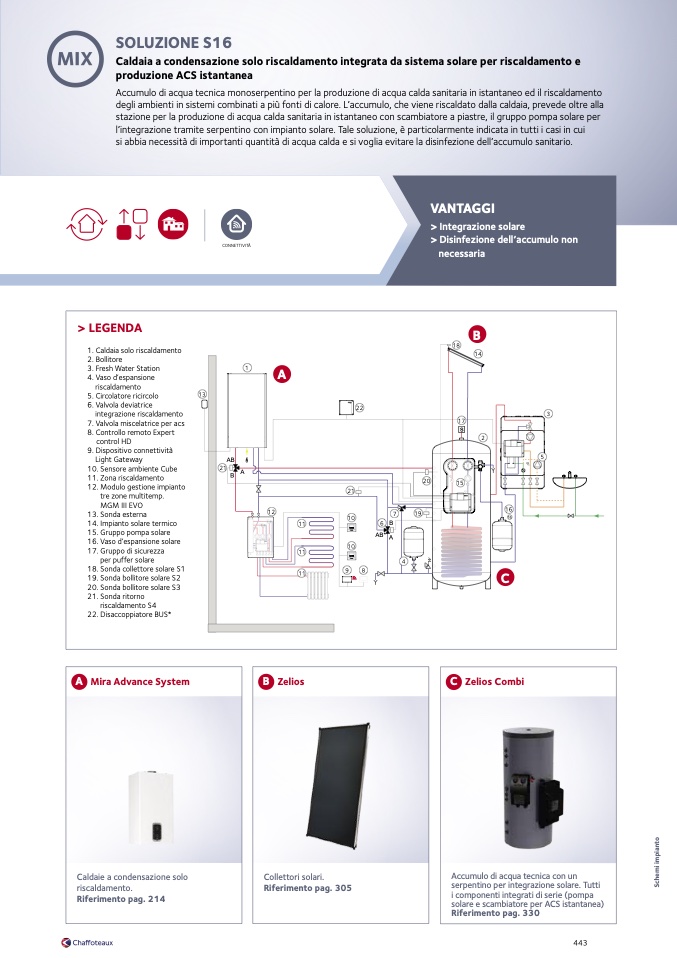

SOLUZIONE S16
Caldaia a condensazione solo riscaldamento integrata da sistema solare per riscaldamento e
produzione ACS istantanea
Accumulo di acqua tecnica monoserpentino per la produzione di acqua calda sanitaria in istantaneo ed il riscaldamento
degli ambienti in sistemi combinati a più fonti di calore. L’accumulo, che viene riscaldato dalla caldaia, prevede oltre alla
stazione per la produzione di acqua calda sanitaria in istantaneo con scambiatore a piastre, il gruppo pompa solare per
l’integrazione tramite serpentino con impianto solare. Tale soluzione,
è particolarmente indicata in tutti i casi in cui
si abbia necessit
à di importanti quantità di acqua calda e si voglia evitare la disinfezione dell’accumulo sanitario.
CONNETTIVIT
À
VANTAGGI
> Integrazione solare
> Disinfezione dell’accumulo non
necessaria
> LEGENDA
1. Caldaia solo riscaldamento
2. Bollitore
3. Fresh Water Station
4. Vaso d’espansione
riscaldamento
5. Circolatore ricircolo
6. Valvola deviatrice
integrazione riscaldamento
7. Valvola miscelatrice per acs
8. Controllo remoto Expert
control HD
9. Dispositivo connettività
Light Gateway
10. Sensore ambiente Cube
11. Zona riscaldamento
12. Modulo gestione impianto
tre zone multitemp.
MGM III EVO
13. Sonda esterna
14. Impianto solare termico
15. Gruppo pompa solare
16. Vaso d’espansione solare
17. Gruppo di sicurezza
per puffer solare
18. Sonda collettore solare S1
19. Sonda bollitore solare S2
20. Sonda bollitore solare S3
21. Sonda ritorno
riscaldamento S4
22. Disaccoppiatore BUS*
1
AB
21
A
B
18
14
17
s
2
15
16
16
C
13
Brid
N
ge
t
22
10
AB*
A
10
9
8
3
5
A
B
21
20
19
12
11
11
11
4
7
6B
A Mira Advance System
Caldaie a condensazione solo
riscaldamento.
Riferimento pag. 214
B Zelios
Collettori solari.
Riferimento pag. 305
C Zelios Combi
Accumulo di acqua tecnica con un
serpentino per integrazione solare. Tutti
i componenti integrati di serie (pompa
solare e scambiatore per ACS istantanea)
Riferimento pag. 330
