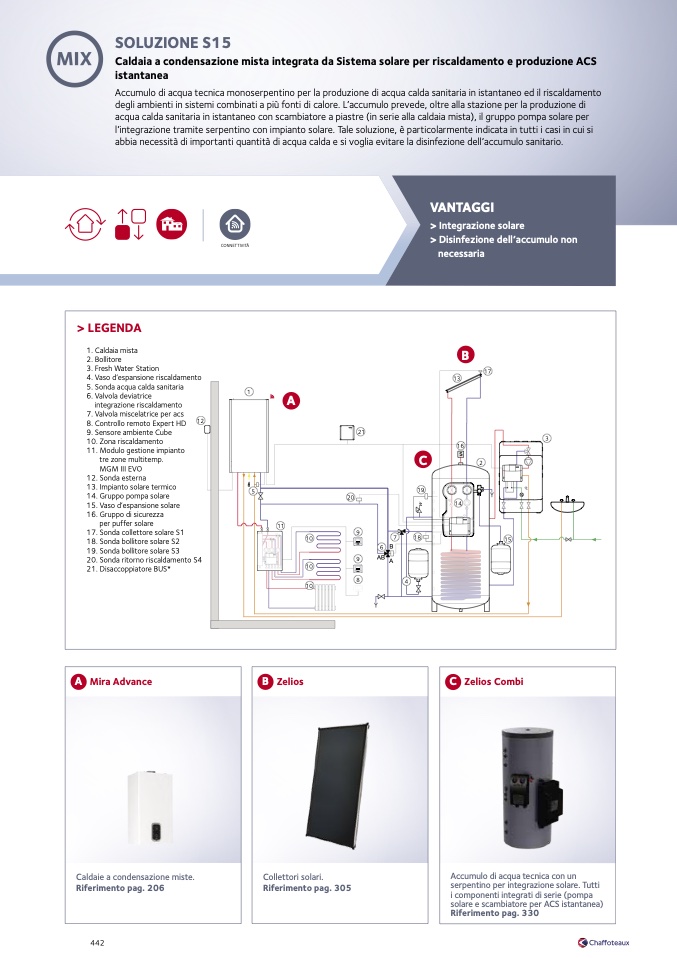

SOLUZIONE S15

Caldaia a condensazione mista integrata da Sistema solare per riscaldamento e produzione ACS

istantanea

Accumulo di acqua tecnica monoserpentino per la produzione di acqua calda sanitaria in istantaneo ed il riscaldamento

degli ambienti in sistemi combinati a più fonti di calore. L’accumulo prevede, oltre alla stazione per la produzione di

acqua calda sanitaria in istantaneo con scambiatore a piastre (in serie alla caldaia mista), il gruppo pompa solare per

l’integrazione tramite serpentino con impianto solare. Tale soluzione,

è particolarmente indicata in tutti i casi in cui si

abbia necessit

à di importanti quantit

à di acqua calda e si voglia evitare la disinfezione dell’accumulo sanitario.

VANTAGGI

> Integrazione solare

> Disinfezione dell’accumulo non

necessaria

CONNETTIVIT

À

> LEGENDA

1. Caldaia mista

2. Bollitore

3. Fresh Water Station

4. Vaso d’espansione riscaldamento

5. Sonda acqua calda sanitaria

6. Valvola deviatrice

13

B

17

integrazione riscaldamento

7. Valvola miscelatrice per acs

8. Controllo remoto Expert HD

9. Sensore ambiente Cube

10. Zona riscaldamento

11. Modulo gestione impianto

tre zone multitemp.

MGM III EVO

12. Sonda esterna

13. Impianto solare termico

14. Gruppo pompa solare

15. Vaso d’espansione solare

16. Gruppo di sicurezza

12

1

A

11

Brid

N

ge

t

21

20

16

s

2

14

3

C

19

5

per puffer solare

17. Sonda collettore solare S1

18. Sonda bollitore solare S2

19. Sonda bollitore solare S3

20. Sonda ritorno riscaldamento S4

21. Disaccoppiatore BUS*

10

10

10

9

7

6 B

9

AB

A

8

18

15

4

A Mira Advance

Caldaie a condensazione miste.

Riferimento pag. 206

B Zelios

Collettori solari.

Riferimento pag. 305

C Zelios Combi

Accumulo di acqua tecnica con un

serpentino per integrazione solare. Tutti

i componenti integrati di serie (pompa

solare e scambiatore per ACS istantanea)

Riferimento pag. 330
