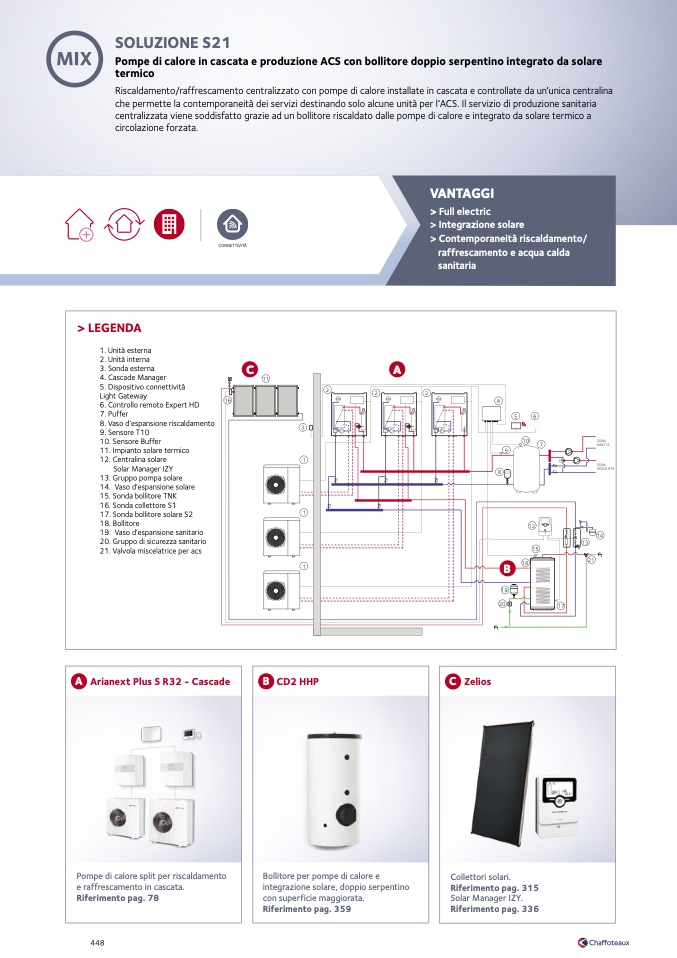

SOLUZIONE S21

Pompe di calore in cascata e produzione ACS con bollitore doppio serpentino integrato da solare

termico

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in cascata e controllate da un’unica centralina

che permette la contemporaneit

à dei servizi destinando solo alcune unit

à per l’ACS. Il servizio di produzione sanitaria

centralizzata viene soddisfatto grazie ad un bollitore riscaldato dalle pompe di calore e integrato da solare termico a

circolazione forzata.

VANTAGGI

> Full electric

> Integrazione solare

> Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Unit

à interna

3. Sonda esterna

4. Cascade Manager

5. Dispositivo connettività

Light Gateway

6. Controllo remoto Expert HD

7. Puffer

8. Vaso d’espansione riscaldamento

9. Sensore T10

10. Sensore Buffer

11. Impianto solare termico

12. Centralina solare

Solar Manager IZY

13. Gruppo pompa solare

14. Vaso d’espansione solare

15. Sonda bollitore TNK

16. Sonda collettore S1

17. Sonda bollitore solare S2

18. Bollitore

19. Vaso d’espansione sanitario

20. Gruppo di sicurezza sanitario

21. Valvola miscelatrice per acs

C

A

11

16

VE

4

2

2

2

3

F

5

6

10

VE

F

VE

F

1

1

1

8

9

B

18

19

20 s

7

ZONA

DIRETTA

ZONA

MISCELATA

14

13

21

12

15

17

A Arianext Plus S R32 - Cascade

Pompe di calore split per riscaldamento

e raffrescamento in cascata.

Riferimento pag. 78

B CD2 HHP

Bollitore per pompe di calore e

integrazione solare, doppio serpentino

con superficie maggiorata.

Riferimento pag. 359

C Zelios

Collettori solari.

Riferimento pag. 315

Solar Manager IZY.

Riferimento pag. 336
