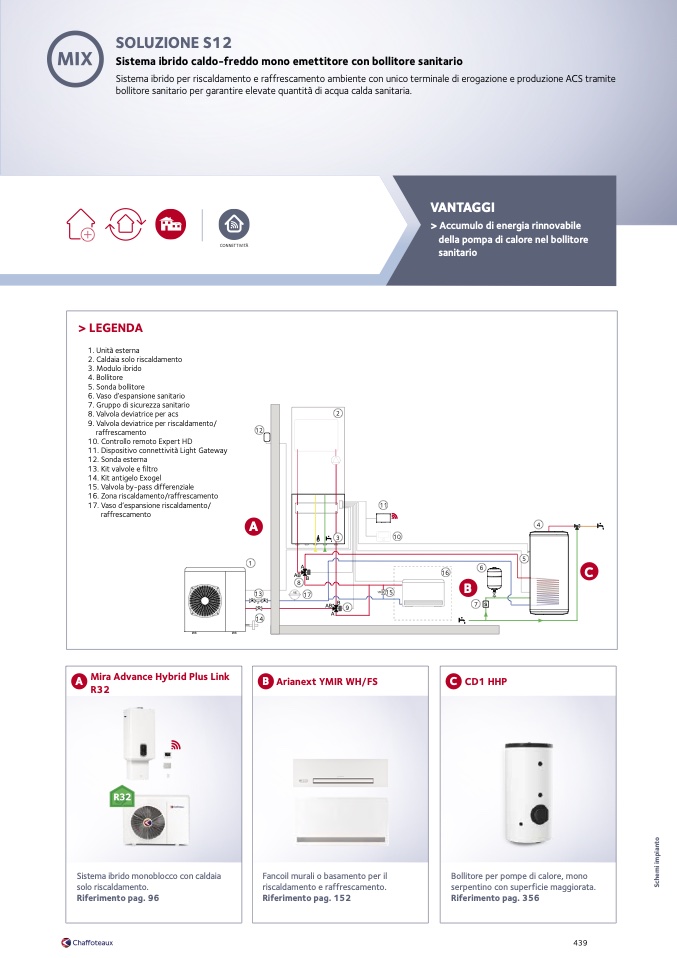

SOLUZIONE S12

Sistema ibrido caldo-freddo mono emettitore con bollitore sanitario

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico terminale di erogazione e produzione ACS tramite

bollitore sanitario per garantire elevate quantit

à di acqua calda sanitaria.

CONNETTIVIT

À

VANTAGGI

> Accumulo di energia rinnovabile

della pompa di calore nel bollitore

sanitario

> LEGENDA

1. Unit

à esterna

2. Caldaia solo riscaldamento

3. Modulo ibrido

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola deviatrice per acs

9. Valvola deviatrice per riscaldamento/

raffrescamento

10. Controllo remoto Expert HD

11. Dispositivo connettivit

à Light Gateway

12. Sonda esterna

13. Kit valvole e filtro

14. Kit antigelo Exogel

15. Valvola by-pass differenziale

16. Zona riscaldamento/raffrescamento

17. Vaso d’espansione riscaldamento/

raffrescamento

12

A

1

14

11

15

A

AB

B

8

13

VE

17

AB*

2

10

4

C

3

16

6

B

7s

5

A

B

9

A Mira Advance Hybrid Plus Link

R32

Sistema ibrido monoblocco con caldaia

solo riscaldamento.

Riferimento pag. 96

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

C CD1 HHP

Bollitore per pompe di calore, mono

serpentino con superficie maggiorata.

Riferimento pag. 356

439
