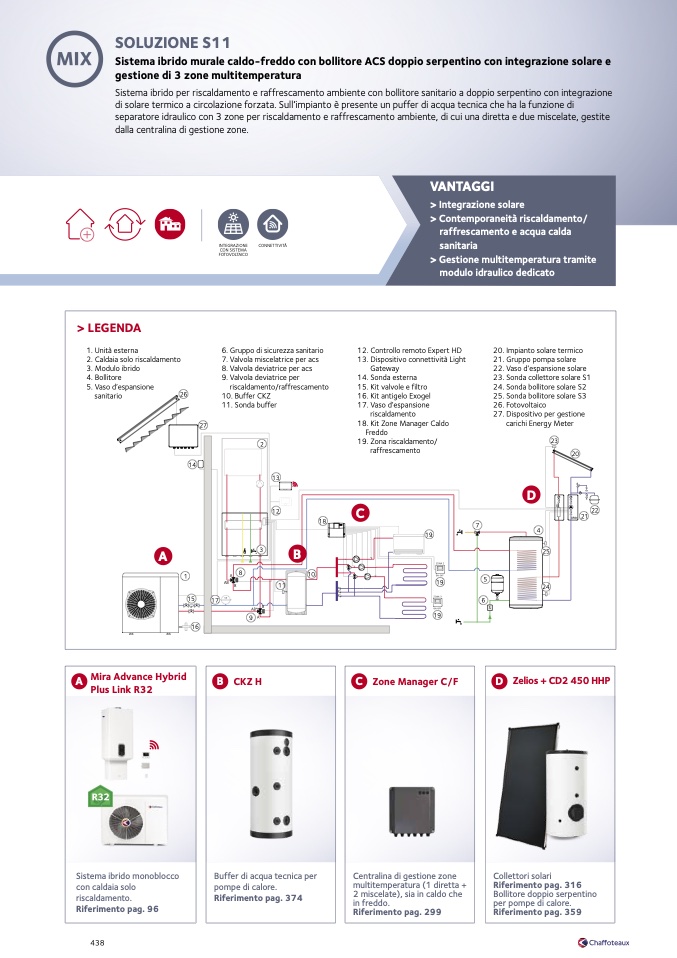

SOLUZIONE S11

Sistema ibrido murale caldo-freddo con bollitore ACS doppio serpentino con integrazione solare e

gestione di 3 zone multitemperatura

Sistema ibrido per riscaldamento e raffrescamento ambiente con bollitore sanitario a doppio serpentino con integrazione

di solare termico a circolazione forzata. Sull’impianto è presente un puffer di acqua tecnica che ha la funzione di

separatore idraulico con 3 zone per riscaldamento e raffrescamento ambiente, di cui una diretta e due miscelate, gestite

dalla centralina di gestione zone.

VANTAGGI

> Integrazione solare

> Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

> Gestione multitemperatura tramite

modulo idraulico dedicato

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Caldaia solo riscaldamento

3. Modulo ibrido

4. Bollitore

5. Vaso d’espansione

6. Gruppo di sicurezza sanitario

7. Valvola miscelatrice per acs

8. Valvola deviatrice per acs

9. Valvola deviatrice per

riscaldamento/raffrescamento

10. Buffer CKZ

11. Sonda buffer

2

B

10

11

6

sanitario

26

20.

21.

22.

23.

24.

25.

26.

27.

Impianto solare termico

Gruppo pompa solare

Vaso d’espansione solare

Sonda collettore solare S1

Sonda bollitore solare S2

Sonda bollitore solare S3

Fotovoltaico

Dispositivo per gestione

carichi Energy Meter

23

21

22

12. Controllo remoto Expert HD

13. Dispositivo connettivit

à Light

Gateway

14. Sonda esterna

15. Kit valvole e filtro

16. Kit antigelo Exogel

17. Vaso d’espansione

riscaldamento

18. Kit Zone Manager Caldo

Freddo

19. Zona riscaldamento/

raffrescamento

C

18

7

4

19

27

14

A

13

12

20

D

1

16

ZONA 2

ON-OFF

19

ZONA 3

5

6

A

8

AB

B

3

25

24

15

17

VE

B

9

A

19

s

AB*

ON-OFF

A Mira Advance Hybrid

Plus Link R32

Sistema ibrido monoblocco

con caldaia solo

riscaldamento.

Riferimento pag. 96

B CKZ H

Buffer di acqua tecnica per

pompe di calore.

Riferimento pag. 374

C Zone Manager C/F

Centralina di gestione zone

multitemperatura (1 diretta +

2 miscelate), sia in caldo che

in freddo.

Riferimento pag. 299

D Zelios + CD2 450 HHP

Collettori solari

Riferimento pag. 316

Bollitore doppio serpentino

per pompe di calore.

Riferimento pag. 359
