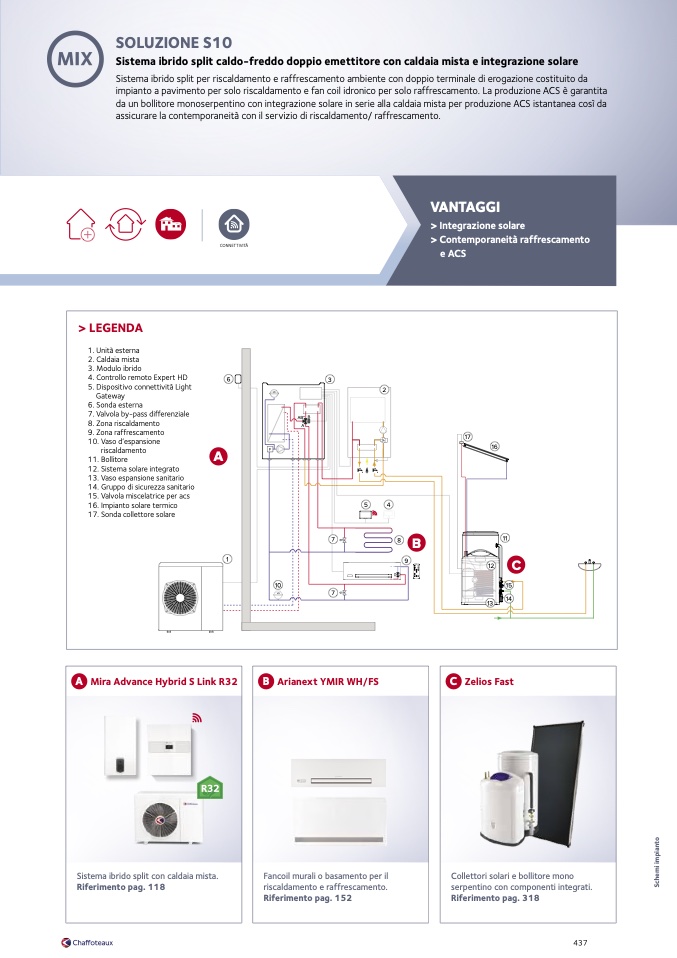

SOLUZIONE S10

Sistema ibrido split caldo-freddo doppio emettitore con caldaia mista e integrazione solare

Sistema ibrido split per riscaldamento e raffrescamento ambiente con doppio terminale di erogazione costituito da

impianto a pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento. La produzione ACS è garantita

da un bollitore monoserpentino con integrazione solare in serie alla caldaia mista per produzione ACS istantanea così da

assicurare la contemporaneità con il servizio di riscaldamento/ raffrescamento.

CONNETTIVIT

À

VANTAGGI

> Integrazione solare

> Contemporaneità raffrescamento

e ACS

> LEGENDA

1. Unit

à esterna

2. Caldaia mista

3. Modulo ibrido

4. Controllo remoto Expert HD

5. Dispositivo connettivit

à Light

Gateway

6. Sonda esterna

7. Valvola by-pass differenziale

8. Zona riscaldamento

9. Zona raffrescamento

10. Vaso d’espansione

riscaldamento

11. Bollitore

12. Sistema solare integrato

13. Vaso espansione sanitario

14. Gruppo di sicurezza sanitario

15. Valvola miscelatrice per acs

16. Impianto solare termico

17. Sonda collettore solare

6

A

3

VE

F

AB* B

A

2

5

4

17

16

11

C

15

14

13

1

7

8

B

9

7

12

10

VE

A Mira Advance Hybrid S Link R32

Sistema ibrido split con caldaia mista.

Riferimento pag. 118

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

C Zelios Fast

Collettori solari e bollitore mono

serpentino con componenti integrati.

Riferimento pag. 318
