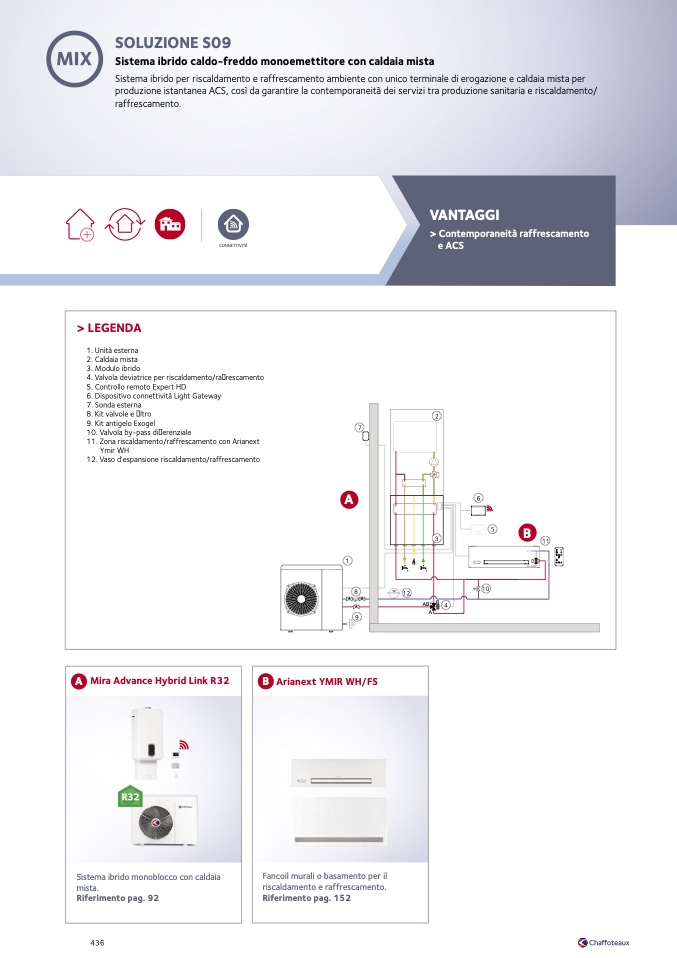

SOLUZIONE S09

Sistema ibrido caldo-freddo monoemettitore con caldaia mista

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico terminale di erogazione e caldaia mista per

produzione istantanea ACS, cos

ì da garantire la contemporaneità dei servizi tra produzione sanitaria e riscaldamento/

raffrescamento.

CONNETTIVITÀ

VANTAGGI

> Contemporaneit

à raffrescamento

e ACS

> LEGENDA

1. Unit

à esterna

2. Caldaia mista

3. Modulo ibrido

4. Valvola deviatrice per riscaldamento/raffrescamento

5. Controllo remoto Expert HD

6. Dispositivo connettivit

à Light Gateway

7. Sonda esterna

8. Kit valvole e ffltro

9. Kit antigelo Exogel

10. Valvola by-pass di

fferenziale

11. Zona riscaldamento/raffrescamento con Arianext

Ymir WH

12. Vaso d’espansione riscaldamento/raffrescamento

2

7

A

1

9

6

5

10

B

11

3

8

V

E

12

AB*

B4

A

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

A Mira Advance Hybrid Link R32

Sistema ibrido monoblocco con caldaia

mista.

Riferimento pag. 92

436
