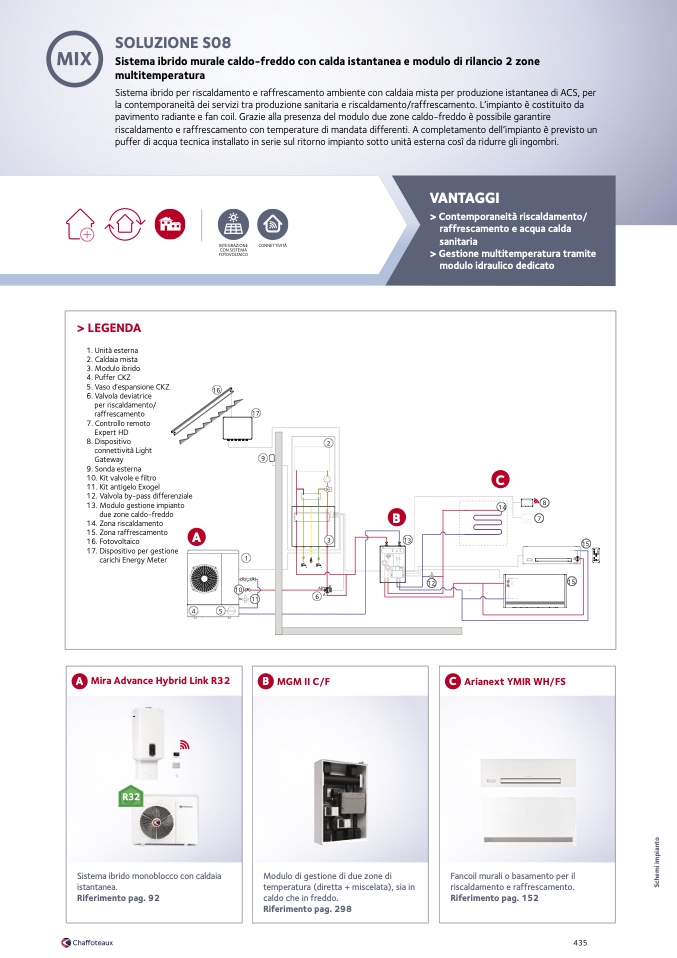

SOLUZIONE S08

Sistema ibrido murale caldo-freddo con calda istantanea e modulo di rilancio 2 zone

multitemperatura

Sistema ibrido per riscaldamento e raffrescamento ambiente con caldaia mista per produzione istantanea di ACS, per

la contemporaneit

à dei servizi tra produzione sanitaria e riscaldamento/raffrescamento. L’impianto è costituito da

pavimento radiante e fan coil. Grazie alla presenza del modulo due zone caldo-freddo

è possibile garantire

riscaldamento e raffrescamento con temperature di mandata differenti. A completamento dell’impianto

è previsto un

puffer di acqua tecnica installato in serie sul ritorno impianto sotto unità esterna cos

ì da ridurre gli ingombri.

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

VANTAGGI

> Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

> Gestione multitemperatura tramite

modulo idraulico dedicato

> LEGENDA

1. Unit

à esterna

2. Caldaia mista

3. Modulo ibrido

4. Puffer CKZ

5. Vaso d’espansione CKZ

6. Valvola deviatrice

per riscaldamento/

raffrescamento

7. Controllo remoto

Expert HD

8. Dispositivo

connettività Light

16

A

17

Gateway

9. Sonda esterna

10. Kit valvole e filtro

11. Kit antigelo Exogel

12. Valvola by-pass differenziale

13. Modulo gestione impianto

due zone caldo-freddo

14. Zona riscaldamento

15. Zona raffrescamento

16. Fotovoltaico

17. Dispositivo per gestione

carichi Energy Meter

9

1

2

B

6

A

C

3

B

13

12

8

7

14

15

10

AB*

11

15

4

5

A Mira Advance Hybrid Link R32

Sistema ibrido monoblocco con caldaia

istantanea.

Riferimento pag. 92

B MGM II C/F

Modulo di gestione di due zone di

temperatura (diretta + miscelata), sia in

caldo che in freddo.

Riferimento pag. 298

C Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

435
