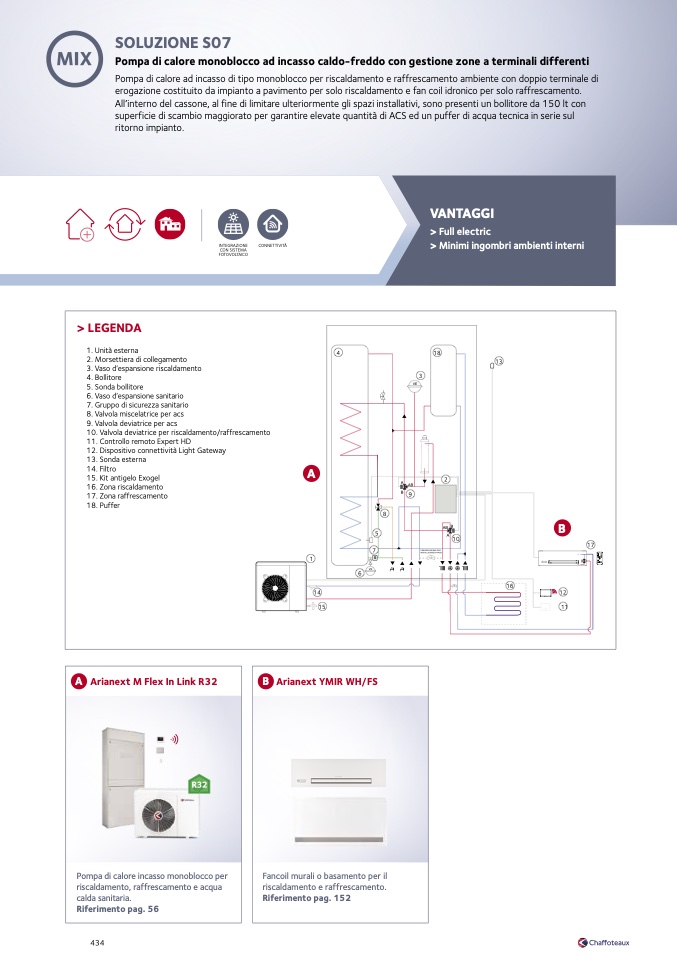

SOLUZIONE S07

Pompa di calore monoblocco ad incasso caldo-freddo con gestione zone a terminali differenti

Pompa di calore ad incasso di tipo monoblocco per riscaldamento e raffrescamento ambiente con doppio terminale di

erogazione costituito da impianto a pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento.

All’interno del cassone, al fine di limitare ulteriormente gli spazi installativi, sono presenti un bollitore da 150 lt con

superficie di scambio maggiorato per garantire elevate quantit

à di ACS ed un puffer di acqua tecnica in serie sul

ritorno impianto.

VANTAGGI

> Full electric

> Minimi ingombri ambienti interni

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

4

18

3

VE

8

5

7

P

IN

R

S

E

T

D

A

I

L

S

L

P

A

O

Z

S

IO

IZ

N

IO

E

N

B

E

Y-

PE

A

R

SS

s

VE

6

A

B

AB

9

2

AB B

A

10

1. Unit

à esterna

2. Morsettiera di collegamento

3. Vaso d’espansione riscaldamento

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola deviatrice per acs

10. Valvola deviatrice per riscaldamento/raffrescamento

11. Controllo remoto Expert HD

12. Dispositivo connettivit

à Light Gateway

13. Sonda esterna

14. Filtro

15. Kit antigelo Exogel

16. Zona riscaldamento

17. Zona raffrescamento

18. Puffer

13

A

1

14

15

B

17

16

12

11

A Arianext M Flex In Link R32

Pompa di calore incasso monoblocco per

riscaldamento, raffrescamento e acqua

calda sanitaria.

Riferimento pag. 56

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152
