> LEGENDA

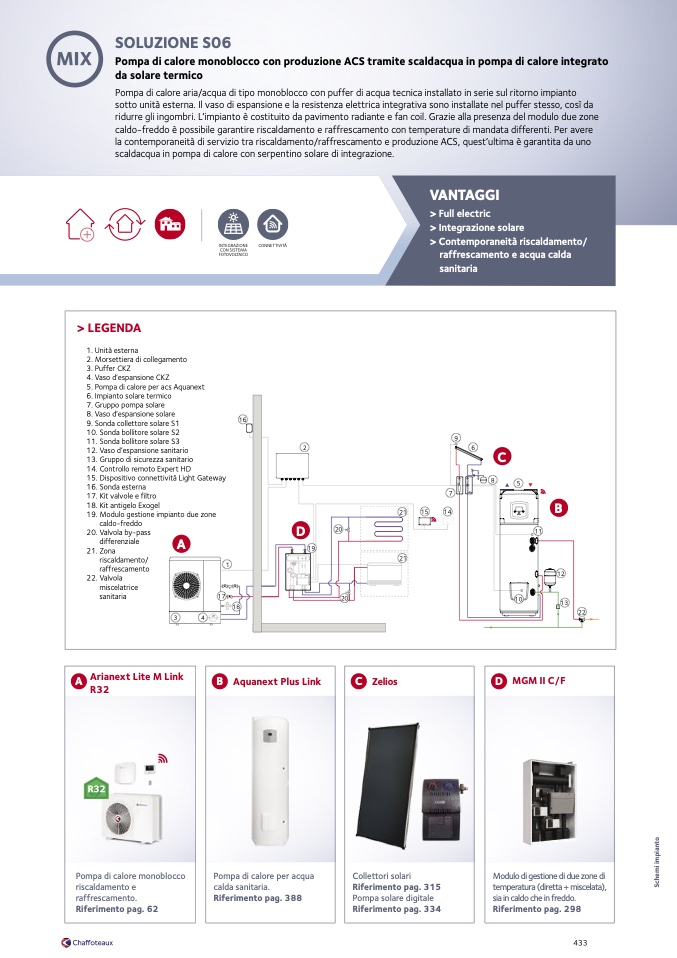

SOLUZIONE S06

Pompa di calore monoblocco con produzione ACS tramite scaldacqua in pompa di calore integrato

da solare termico

Pompa di calore aria/acqua di tipo monoblocco con puffer di acqua tecnica installato in serie sul ritorno impianto

sotto unit

à esterna. Il vaso di espansione e la resistenza elettrica integrativa sono installate nel puffer stesso, così da

ridurre gli ingombri. L’impianto

è costituito da pavimento radiante e fan coil. Grazie alla presenza del modulo due zone

caldo-freddo

è possibile garantire riscaldamento e raffrescamento con temperature di mandata differenti. Per avere

la contemporaneit

à di servizio tra riscaldamento/raffrescamento e produzione ACS, quest’ultima è garantita da uno

scaldacqua in pompa di calore con serpentino solare di integrazione.

1. Unit

à esterna

2. Morsettiera di collegamento

3. Puffer CKZ

4. Vaso d’espansione CKZ

5. Pompa di calore per acs Aquanext

6. Impianto solare termico

7. Gruppo pompa solare

8. Vaso d’espansione solare

9. Sonda collettore solare S1

10. Sonda bollitore solare S2

11. Sonda bollitore solare S3

12. Vaso d’espansione sanitario

13. Gruppo di sicurezza sanitario

14. Controllo remoto Expert HD

15. Dispositivo connettivit

à Light Gateway

16. Sonda esterna

17. Kit valvole e filtro

18. Kit antigelo Exogel

19. Modulo gestione impianto due zone

caldo-freddo

20. Valvola by-pass

A

differenziale

21. Zona

riscaldamento/

raffrescamento

22. Valvola

miscelatrice

sanitaria

D

19

20

20

8

7

21

15

14

21

5

B

11

A

Arianext Lite M Link

R32

Pompa di calore monoblocco

riscaldamento e

raffrescamento.

Riferimento pag. 62

B

Aquanext Plus Link

Pompa di calore per acqua

calda sanitaria.

Riferimento pag. 388

C

Zelios

D

MGM II C/F

Modulo di gestione di due zone di

temperatura (diretta + miscelata),

sia in caldo che in freddo.

Riferimento pag. 298

3

4

VE

INTEGRAZIONE

FOTOVOLTAICO

CON SISTEMA

CONNETTIVIT

À

VANTAGGI

> Full electric

> Integrazione solare

> Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

17

10

12

13

s

22

16

1

9

2

6

C

18

Collettori solari

Riferimento pag. 315

Pompa solare digitale

Riferimento pag. 334

o

t

n

a

i

p

m

i

m

e

h

c

S
