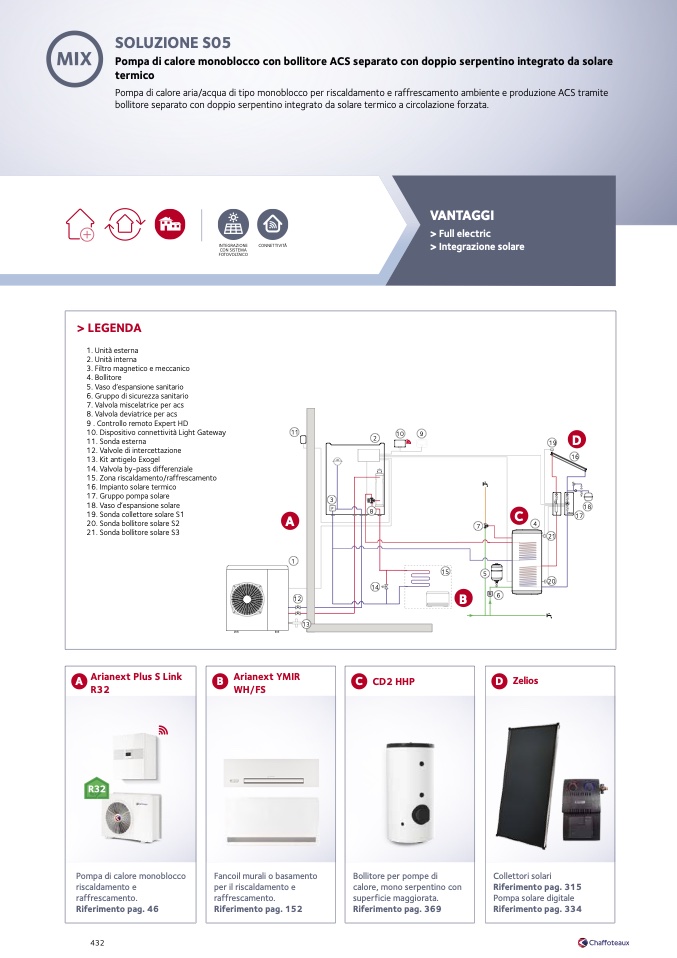

SOLUZIONE S05

Pompa di calore monoblocco con bollitore ACS separato con doppio serpentino integrato da solare

termico

Pompa di calore aria/acqua di tipo monoblocco per riscaldamento e raffrescamento ambiente e produzione ACS tramite

bollitore separato con doppio serpentino integrato da solare termico a circolazione forzata.

VANTAGGI

> Full electric

> Integrazione solare

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Unit

à interna

3. Filtro magnetico e meccanico

4. Bollitore

5. Vaso d’espansione sanitario

6. Gruppo di sicurezza sanitario

7. Valvola miscelatrice per acs

8. Valvola deviatrice per acs

9 . Controllo remoto Expert HD

10. Dispositivo connettivit

à Light Gateway

11. Sonda esterna

12. Valvole di intercettazione

13. Kit antigelo Exogel

14. Valvola by-pass differenziale

15. Zona riscaldamento/raffrescamento

16. Impianto solare termico

17. Gruppo pompa solare

18. Vaso d’espansione solare

19. Sonda collettore solare S1

20. Sonda bollitore solare S2

21. Sonda bollitore solare S3

11

A

1

13

2

14

10

9

D

16

18

17

19

VE

3

F

8

C

4

7

5

B

s

6

21

20

12

15

A Arianext Plus S Link

R32

Pompa di calore monoblocco

riscaldamento e

raffrescamento.

Riferimento pag. 46

B Arianext YMIR

WH/FS

Fancoil murali o basamento

per il riscaldamento e

raffrescamento.

Riferimento pag. 152

C CD2 HHP

Bollitore per pompe di

calore, mono serpentino con

superficie maggiorata.

Riferimento pag. 369

D Zelios

Collettori solari

Riferimento pag. 315

Pompa solare digitale

Riferimento pag. 334
