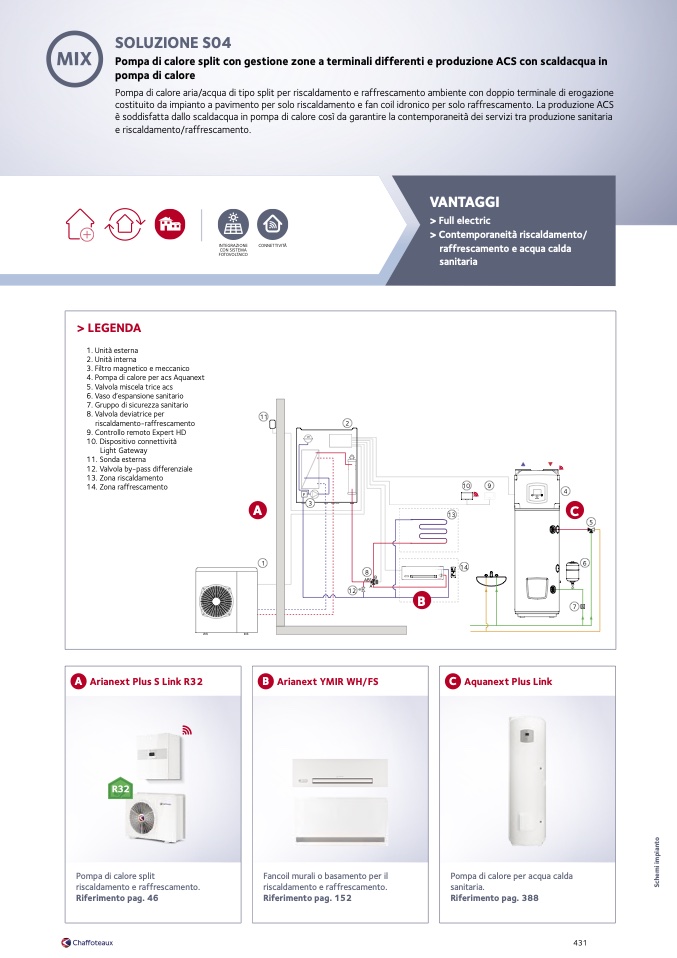

SOLUZIONE S04

Pompa di calore split con gestione zone a terminali differenti e produzione ACS con scaldacqua in

pompa di calore

Pompa di calore aria/acqua di tipo split per riscaldamento e raffrescamento ambiente con doppio terminale di erogazione

costituito da impianto a pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento. La produzione ACS

è soddisfatta dallo scaldacqua in pompa di calore così da garantire la contemporaneit

à dei servizi tra produzione sanitaria

e riscaldamento/raffrescamento.

> LEGENDA

1. Unit

à esterna

2. Unit

à interna

3. Filtro magnetico e meccanico

4. Pompa di calore per acs Aquanext

5. Valvola miscela trice acs

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola deviatrice per

riscaldamento-raffrescamento

9. Controllo remoto Expert HD

10. Dispositivo connettivit

à

Light Gateway

11. Sonda esterna

12. Valvola by-pass differenziale

13. Zona riscaldamento

14. Zona raffrescamento

11

2

A

Arianext Plus S Link R32

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

C Aquanext Plus Link

Pompa di calore per acqua calda

sanitaria.

Riferimento pag. 388

Pompa di calore split

riscaldamento e raffrescamento.

Riferimento pag. 46

o

t

n

a

i

p

m

i

m

e

h

c

S

INTEGRAZIONE

FOTOVOLTAICO

CON SISTEMA

CONNETTIVIT

À

VANTAGGI

> Full electric

> Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

VE

F

10

9

4

A

3

C

13

5

1

14

6

8

AB*

B

A

12

B

7s
