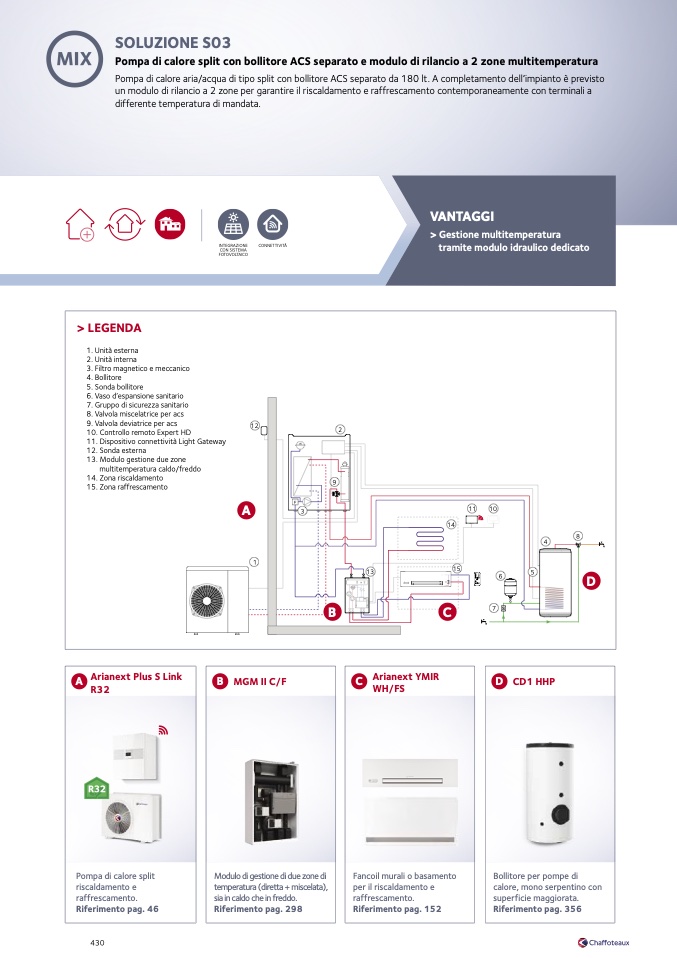

SOLUZIONE S03

Pompa di calore split con bollitore ACS separato e modulo di rilancio a 2 zone multitemperatura

Pompa di calore aria/acqua di tipo split con bollitore ACS separato da 180 lt. A completamento dell’impianto è previsto

un modulo di rilancio a 2 zone per garantire il riscaldamento e raffrescamento contemporaneamente con terminali a

differente temperatura di mandata.

VANTAGGI

> Gestione multitemperatura

tramite modulo idraulico dedicato

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Unit

à interna

3. Filtro magnetico e meccanico

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola deviatrice per acs

10. Controllo remoto Expert HD

11. Dispositivo connettivit

à Light Gateway

12. Sonda esterna

13. Modulo gestione due zone

multitemperatura caldo/freddo

14. Zona riscaldamento

15. Zona raffrescamento

A

1

12

2

VE

F

9

3

14

15

13

11

10

4

6

7s

8

D

B

C

5

A Arianext Plus S Link

R32

Pompa di calore split

riscaldamento e

raffrescamento.

Riferimento pag. 46

B MGM II C/F

Modulo di gestione di due zone di

temperatura (diretta + miscelata),

sia in caldo che in freddo.

Riferimento pag. 298

C

Arianext YMIR

WH/FS

Fancoil murali o basamento

per il riscaldamento e

raffrescamento.

Riferimento pag. 152

D CD1 HHP

Bollitore per pompe di

calore, mono serpentino con

superficie maggiorata.

Riferimento pag. 356
