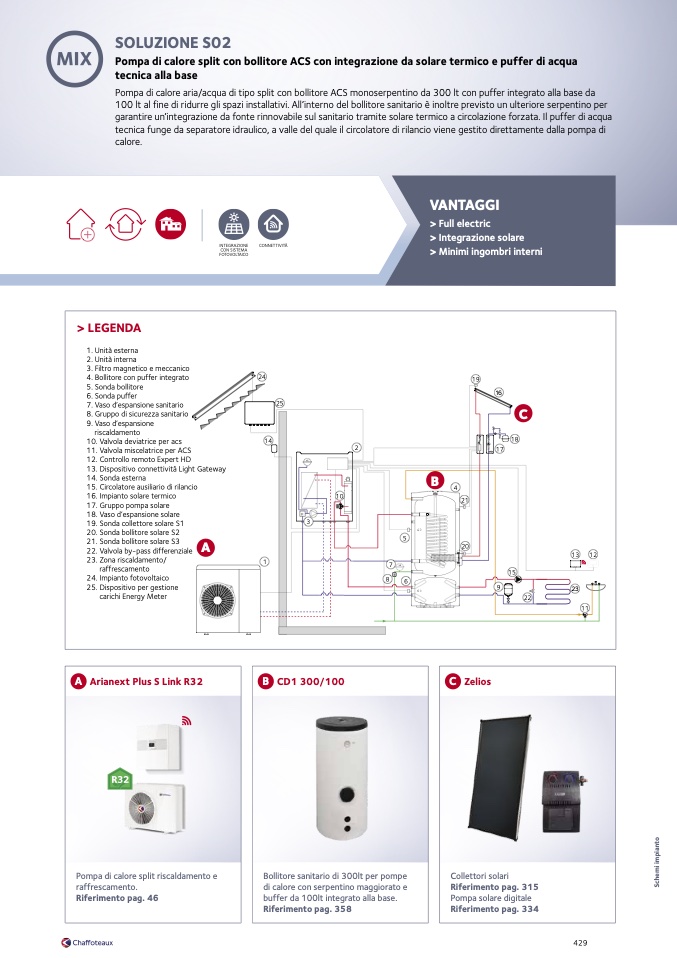

SOLUZIONE S02
Pompa di calore split con bollitore ACS con integrazione da solare termico e puffer di acqua
tecnica alla base
Pompa di calore aria/acqua di tipo split con bollitore ACS monoserpentino da 300 lt con puffer integrato alla base da
100 lt al fine di ridurre gli spazi installativi. All’interno del bollitore sanitario è inoltre previsto un ulteriore serpentino per
garantire un’integrazione da fonte rinnovabile sul sanitario tramite solare termico a circolazione forzata. Il puffer di acqua
tecnica funge da separatore idraulico, a valle del quale il circolatore di rilancio viene gestito direttamente dalla pompa di
calore.
INTEGRAZIONE
CON SISTEMA
FOTOVOLTAICO
CONNETTIVITÀ
VANTAGGI
> Full electric
> Integrazione solare
> Minimi ingombri interni
> LEGENDA
1. Unit
à esterna
2. Unit
à interna
3. Filtro magnetico e meccanico
4. Bollitore con puffer integrato
5. Sonda bollitore
6. Sonda puffer
7. Vaso d’espansione sanitario
8. Gruppo di sicurezza sanitario
9. Vaso d’espansione
24
14
1
25
3
19
16
C
18
2
17
9
22
riscaldamento
10. Valvola deviatrice per acs
11. Valvola miscelatrice per ACS
12. Controllo remoto Expert HD
13. Dispositivo connettivit
à Light Gateway
14. Sonda esterna
15. Circolatore ausiliario di rilancio
16. Impianto solare termico
17. Gruppo pompa solare
18. Vaso d’espansione solare
19. Sonda collettore solare S1
20. Sonda bollitore solare S2
21. Sonda bollitore solare S3
22. Valvola by-pass differenziale
23. Zona riscaldamento/
raffrescamento
24. Impianto fotovoltaico
25. Dispositivo per gestione
carichi Energy Meter
VE
A
13
23
11
12
F
10
B
4
21
20
5
7
VE
s
8
6
15
A Arianext Plus S Link R32
Pompa di calore split riscaldamento e
raffrescamento.
Riferimento pag. 46
B CD1 300/100
Bollitore sanitario di 300lt per pompe
di calore con serpentino maggiorato e
buffer da 100lt integrato alla base.
Riferimento pag. 358
C Zelios
Collettori solari
Riferimento pag. 315
Pompa solare digitale
Riferimento pag. 334
429
