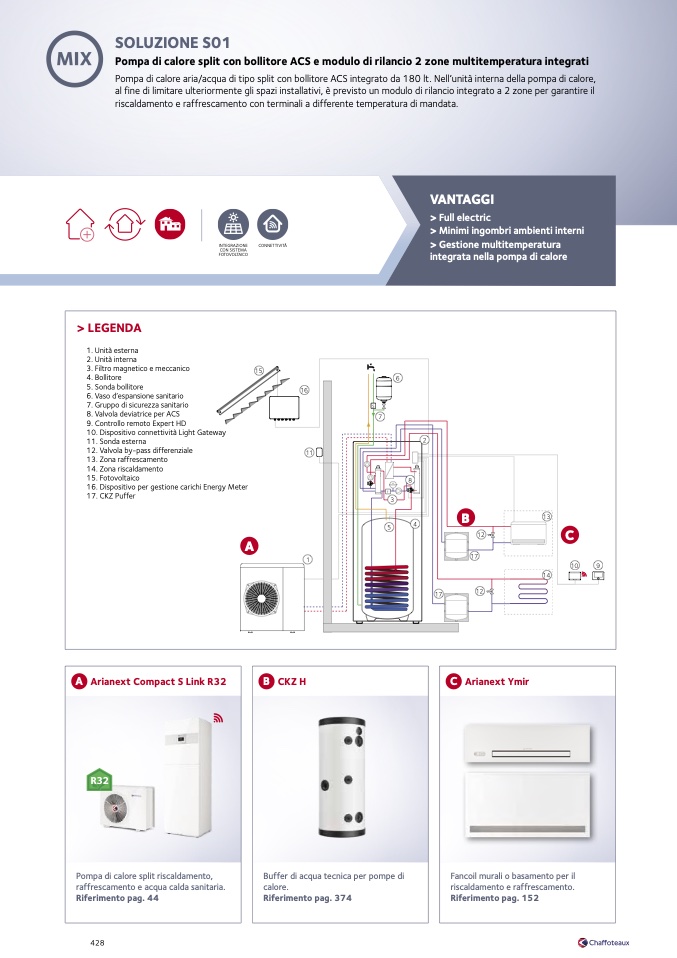

SOLUZIONE S01

Pompa di calore split con bollitore ACS e modulo di rilancio 2 zone multitemperatura integrati

Pompa di calore aria/acqua di tipo split con bollitore ACS integrato da 180 lt. Nell’unit

à interna della pompa di calore,

al fine di limitare ulteriormente gli spazi installativi,

è previsto un modulo di rilancio integrato a 2 zone per garantire il

riscaldamento e raffrescamento con terminali a differente temperatura di mandata.

VANTAGGI

> Full electric

> Minimi ingombri ambienti interni

> Gestione multitemperatura

integrata nella pompa di calore

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

> LEGENDA

1. Unit

à esterna

2. Unit

à interna

3. Filtro magnetico e meccanico

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola deviatrice per ACS

9. Controllo remoto Expert HD

10. Dispositivo connettivit

à Light Gateway

11. Sonda esterna

12. Valvola by-pass differenziale

13. Zona raffrescamento

14. Zona riscaldamento

15. Fotovoltaico

16. Dispositivo per gestione carichi Energy Meter

17. CKZ Puffer

A

15

6

4

5

3

16

11

1

s

7

4

C

10

9

2

8

3

VE

F

17

12

B

17

13

12

14

A Arianext Compact S Link R32

Pompa di calore split riscaldamento,

raffrescamento e acqua calda sanitaria.

Riferimento pag. 44

B CKZ H

Buffer di acqua tecnica per pompe di

calore.

Riferimento pag. 374

C Arianext Ymir

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

428
