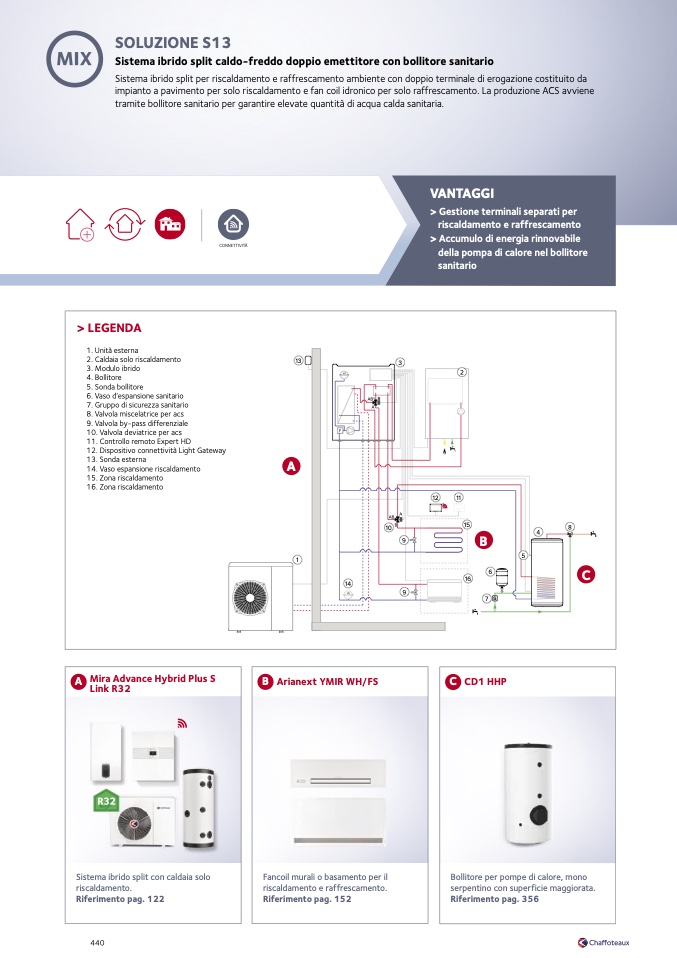

SOLUZIONE S13

Sistema ibrido split caldo-freddo doppio emettitore con bollitore sanitario

Sistema ibrido split per riscaldamento e raffrescamento ambiente con doppio terminale di erogazione costituito da

impianto a pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento. La produzione ACS avviene

tramite bollitore sanitario per garantire elevate quantità di acqua calda sanitaria.

VANTAGGI

> Gestione terminali separati per

riscaldamento e raffrescamento

> Accumulo di energia rinnovabile

della pompa di calore nel bollitore

sanitario

CONNETTIVITÀ

> LEGENDA

1. Unit

à esterna

2. Caldaia solo riscaldamento

13

3. Modulo ibrido

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola by-pass differenziale

10. Valvola deviatrice per acs

11. Controllo remoto Expert HD

12. Dispositivo connettivit

à Light Gateway

13. Sonda esterna

14. Vaso espansione riscaldamento

A

15. Zona riscaldamento

16. Zona riscaldamento

1

3

2

12

11

15

B

6

16

7

s

4

8

C

VE

F

AB* B

A

A

10

AB

B

9

14

VE

9

5

A Mira Advance Hybrid Plus S

Link R32

Sistema ibrido split con caldaia solo

riscaldamento.

Riferimento pag. 122

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152

C CD1 HHP

Bollitore per pompe di calore, mono

serpentino con superficie maggiorata.

Riferimento pag. 356
