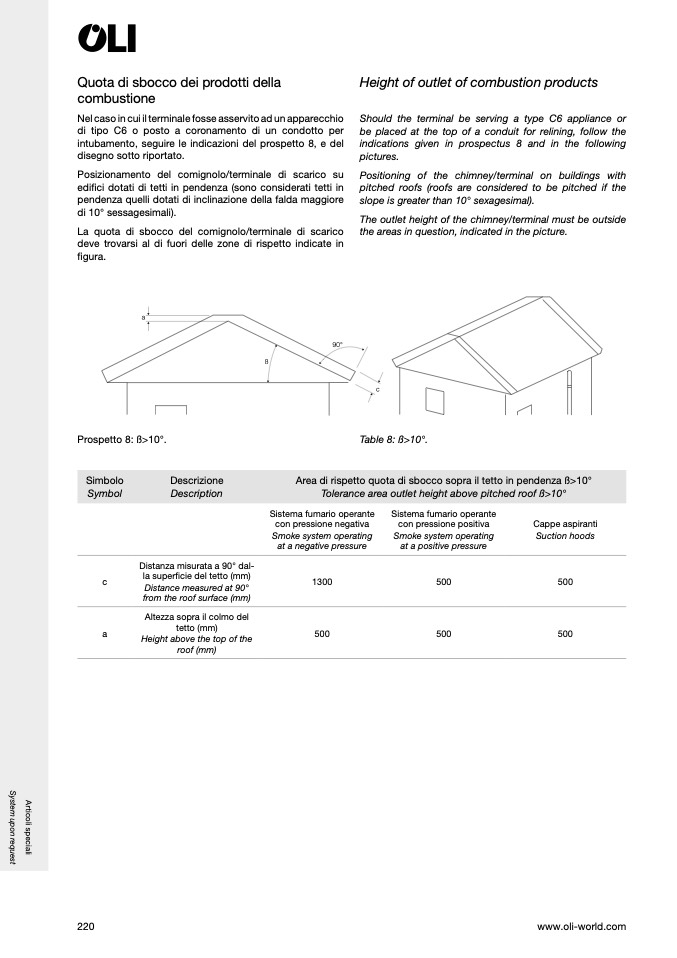

Quota di sbocco dei prodotti della

combustione

Nel caso in cui il terminale fosse asservito ad un apparecchio

di tipo C6 o posto a coronamento di un condotto per

intubamento, seguire le indicazioni del prospetto 8, e del

disegno sotto riportato.

Posizionamento del comignolo/terminale di scarico su

edifici dotati di tetti in pendenza (sono considerati tetti in

pendenza quelli dotati di inclinazione della falda maggiore

di 10° sessagesimali).

La quota di sbocco del comignolo/terminale di scarico

deve trovarsi al di fuori delle zone di rispetto indicate in

figura.

Height of outlet of combustion products

Should the terminal be serving a type C6 appliance or

be placed at the top of a conduit for relining, follow the

indications given in prospectus 8 and in the following

pictures.

Positioning of the chimney/terminal on buildings with

pitched roofs (roofs are considered to be pitched if the

slope is greater than 10° sexagesimal).

The outlet height of the chimney/terminal must be outside

the areas in question, indicated in the picture.

a

Prospetto 8: ß>10°.

90°

ß

c

Table 8: ß>10°.

Simbolo

Symbol

Descrizione

Description

Area di rispetto quota di sbocco sopra il tetto in pendenza ß>10°

Tolerance area outlet height above pitched roof ß>10°

c

a

Distanza misurata a 90° dal-

la superficie del tetto (mm)

Distance measured at 90°

from the roof surface (mm)

Altezza sopra il colmo del

tetto (mm)

Height above the top of the

roof (mm)

Sistema fumario operante

con pressione negativa

Smoke system operating

at a negative pressure

1300

500

Sistema fumario operante

con pressione positiva

Smoke system operating

at a positive pressure

500

500

Cappe aspiranti

Suction hoods

500

500

220
