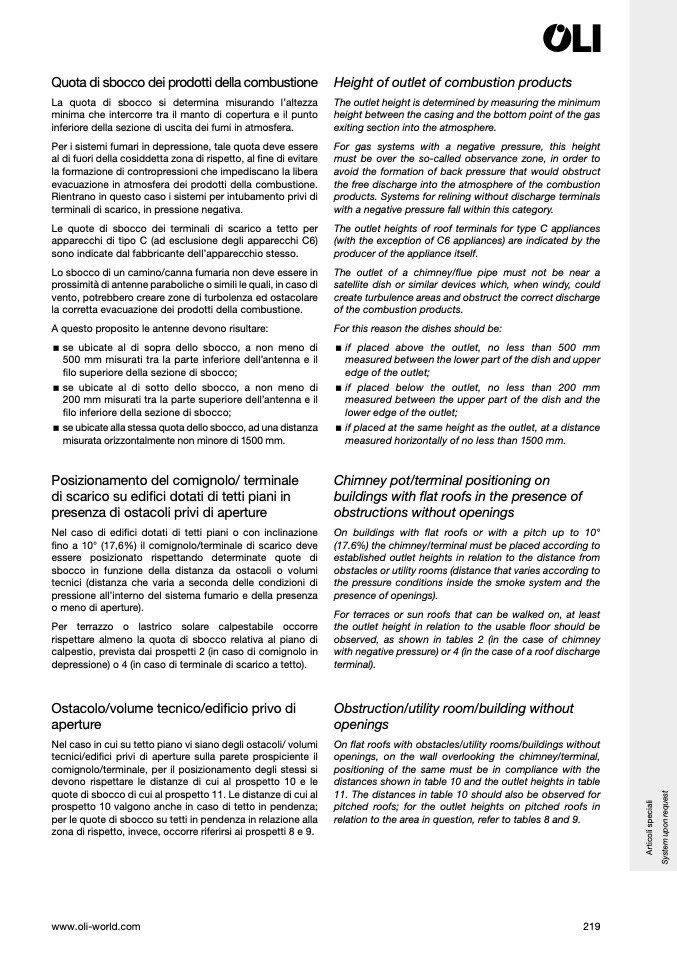

Quota di sbocco dei prodotti della combustione
La quota di sbocco si determina misurando l’altezza
minima che intercorre tra il manto di copertura e il punto
inferiore della sezione di uscita dei fumi in atmosfera.
Per i sistemi fumari in depressione, tale quota deve essere
al di fuori della cosiddetta zona di rispetto, al fine di evitare
la formazione di contropressioni che impediscano la libera
evacuazione in atmosfera dei prodotti della combustione.
Rientrano in questo caso i sistemi per intubamento privi di
terminali di scarico, in pressione negativa.
Le quote di sbocco dei terminali di scarico a tetto per
apparecchi di tipo C (ad esclusione degli apparecchi C6)
sono indicate dal fabbricante dell’apparecchio stesso.
Lo sbocco di un camino/canna fumaria non deve essere in
prossimità di antenne paraboliche o simili le quali, in caso di
vento, potrebbero creare zone di turbolenza ed ostacolare
la corretta evacuazione dei prodotti della combustione.
A questo proposito le antenne devono risultare:
se ubicate al di sopra dello sbocco, a non meno di
500 mm misurati tra la parte inferiore dell’antenna e il
filo superiore della sezione di sbocco;
se ubicate al di sotto dello sbocco, a non meno di
200 mm misurati tra la parte superiore dell’antenna e il
filo inferiore della sezione di sbocco;
se ubicate alla stessa quota dello sbocco, ad una distanza
misurata orizzontalmente non minore di 1500 mm.
Posizionamento del comignolo/ terminale
di scarico su edifici dotati di tetti piani in
presenza di ostacoli privi di aperture
Nel caso di edifici dotati di tetti piani o con inclinazione
fino a 10° (17,6%) il comignolo/terminale di scarico deve
essere posizionato rispettando determinate quote di
sbocco in funzione della distanza da ostacoli o volumi
tecnici (distanza che varia a seconda delle condizioni di
pressione all’interno del sistema fumario e della presenza
o meno di aperture).
Per terrazzo o lastrico solare calpestabile occorre
rispettare almeno la quota di sbocco relativa al piano di
calpestio, prevista dai prospetti 2 (in caso di comignolo in
depressione) o 4 (in caso di terminale di scarico a tetto).
Ostacolo/volume tecnico/edificio privo di
aperture
Nel caso in cui su tetto piano vi siano degli ostacoli/ volumi
tecnici/edifici privi di aperture sulla parete prospiciente il
comignolo/terminale, per il posizionamento degli stessi si
devono rispettare le distanze di cui al prospetto 10 e le
quote di sbocco di cui al prospetto 11. Le distanze di cui al
prospetto 10 valgono anche in caso di tetto in pendenza;
per le quote di sbocco su tetti in pendenza in relazione alla
zona di rispetto, invece, occorre riferirsi ai prospetti 8 e 9.
Height of outlet of combustion products
The outlet height is determined by measuring the minimum
height between the casing and the bottom point of the gas
exiting section into the atmosphere.
For gas systems with a negative pressure, this height
must be over the so-called observance zone, in order to
avoid the formation of back pressure that would obstruct
the free discharge into the atmosphere of the combustion
products. Systems for relining without discharge terminals
with a negative pressure fall within this category.
The outlet heights of roof terminals for type C appliances
(with the exception of C6 appliances) are indicated by the
producer of the appliance itself.
The outlet of a chimney/flue pipe must not be near a
satellite dish or similar devices which, when windy, could
create turbulence areas and obstruct the correct discharge
of the combustion products.
For this reason the dishes should be:
if placed above the outlet, no less than 500 mm
measured between the lower part of the dish and upper
edge of the outlet;
if placed below the outlet, no less than 200 mm
measured between the upper part of the dish and the
lower edge of the outlet;
if placed at the same height as the outlet, at a distance
measured horizontally of no less than 1500 mm.
Chimney pot/terminal positioning on
buildings with flat roofs in the presence of
obstructions without openings
On buildings with flat roofs or with a pitch up to 10°
(17.6%) the chimney/terminal must be placed according to
established outlet heights in relation to the distance from
obstacles or utility rooms (distance that varies according to
the pressure conditions inside the smoke system and the
presence of openings).
For terraces or sun roofs that can be walked on, at least
the outlet height in relation to the usable floor should be
observed, as shown in tables 2 (in the case of chimney
with negative pressure) or 4 (in the case of a roof discharge
terminal).
Obstruction/utility room/building without
openings
On flat roofs with obstacles/utility rooms/buildings without
openings, on the wall overlooking the chimney/terminal,
positioning of the same must be in compliance with the
distances shown in table 10 and the outlet heights in table
11. The distances in table 10 should also be observed for
pitched roofs; for the outlet heights on pitched roofs in
relation to the area in question, refer to tables 8 and 9.
