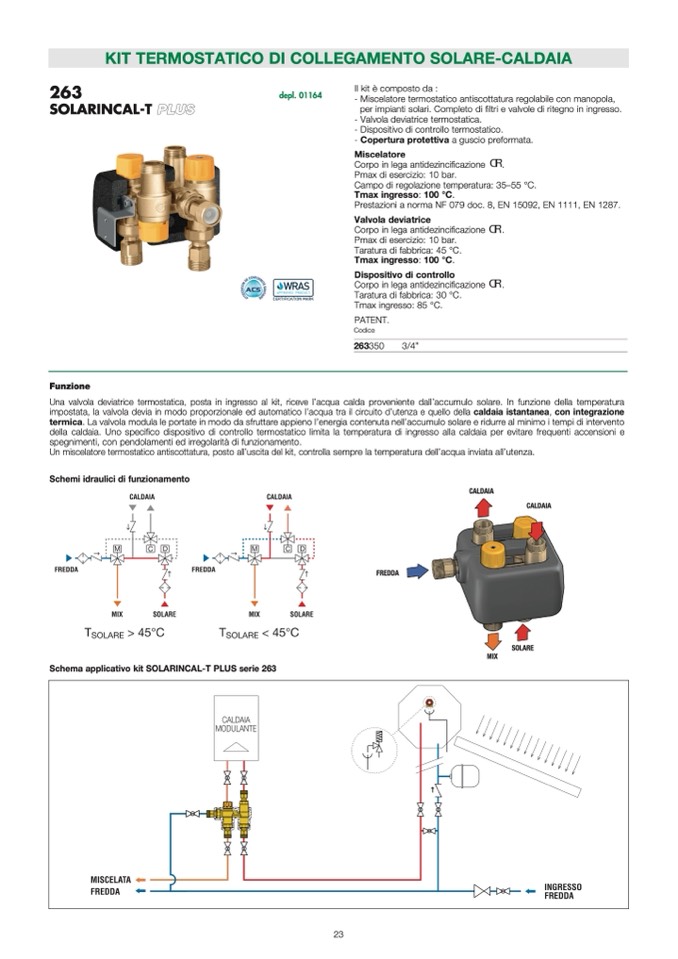

KIT TERMOSTATICO DI COLLEGAMENTO SOLARE-CALDAIA

Il kit è composto da :

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno in ingresso.

- Valvola deviatrice termostatica.

- Dispositivo di controllo termostatico.

- Copertura protettiva a guscio preformata.

Miscelatore

Corpo in lega antidezincificazione

.

Pmax di esercizio: 10 bar.

Campo di regolazione temperatura: 35–55 °C.

Tmax ingresso: 100 °C.

Prestazioni a norma NF 079 doc. 8, EN 15092, EN 1111, EN 1287.

263

depl. 01164

SOLARINCAL-T PLUS

Valvola deviatrice

Corpo in lega antidezincificazione

.

Pmax di esercizio: 10 bar.

Taratura di fabbrica: 45 °C.

Tmax ingresso: 100 °C.

Dispositivo di controllo

Corpo in lega antidezincificazione

.

Taratura di fabbrica: 30 °C.

Tmax ingresso: 85 °C.

PATENT.

Codice

263350

3/4”

Funzione

Una valvola deviatrice termostatica, posta in ingresso al kit, riceve l’acqua calda proveniente dall’accumulo solare. In funzione della temperatura

impostata, la valvola devia in modo proporzionale ed automatico l’acqua tra il circuito d’utenza e quello della caldaia istantanea, con integrazione

termica. La valvola modula le portate in modo da sfruttare appieno l’energia contenuta nell’accumulo solare e ridurre al minimo i tempi di intervento

della caldaia. Uno specifico dispositivo di controllo termostatico limita la temperatura di ingresso alla caldaia per evitare frequenti accensioni e

spegnimenti, con pendolamenti ed irregolarit

à di funzionamento.

Un miscelatore termostatico antiscottatura, posto all’uscita del kit, controlla sempre la temperatura dell’acqua inviata all’utenza.

Schemi idraulici di funzionamento

CALDAIA

CALDAIA

Schema applicativo kit SOLARINCAL-T PLUS serie 263

FREDDA

SOLARE

MIX

23
