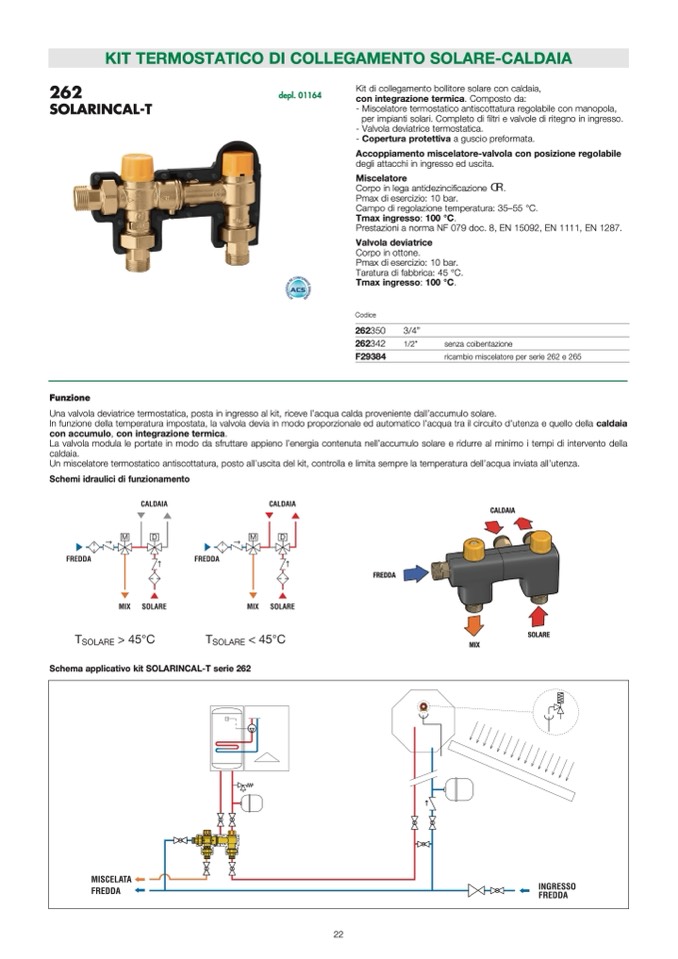

KIT TERMOSTATICO DI COLLEGAMENTO SOLARE-CALDAIA
262
depl. 01164
SOLARINCAL-T
Kit di collegamento bollitore solare con caldaia,
con integrazione termica. Composto da:
- Miscelatore termostatico antiscottatura regolabile con manopola,
per impianti solari. Completo di
filtri e valvole di ritegno in ingresso.
- Valvola deviatrice termostatica.
- Copertura protettiva a guscio preformata.
Accoppiamento miscelatore-valvola con posizione regolabile
degli attacchi in ingresso ed uscita.
Miscelatore
Corpo in lega antidezinci
ficazione
.
Pmax di esercizio: 10 bar.
Campo di regolazione temperatura: 35–55 °C.
Tmax ingresso: 100 °C.
Prestazioni a norma NF 079 doc. 8, EN 15092, EN 1111, EN 1287.
Valvola deviatrice
Corpo in ottone.
Pmax di esercizio: 10 bar.
Taratura di fabbrica: 45 °C.
Tmax ingresso: 100 °C.
Codice
262350
3/4”
262342
1/2”
F29384
senza coibentazione
ricambio miscelatore per serie 262 e 265
Funzione
Una valvola deviatrice termostatica, posta in ingresso al kit, riceve l’acqua calda proveniente dall’accumulo solare.
In funzione della temperatura impostata, la valvola devia in modo proporzionale ed automatico l’acqua tra il circuito d’utenza e quello della caldaia
con accumulo, con integrazione termica.
La valvola modula le portate in modo da sfruttare appieno l’energia contenuta nell’accumulo solare e ridurre al minimo i tempi di intervento della
caldaia.
Un miscelatore termostatico antiscottatura, posto all’uscita del kit, controlla e limita sempre la temperatura dell’acqua inviata all’utenza.
Schemi idraulici di funzionamento
CALDAIA
FREDDA
MIX
SOLARE
Schema applicativo kit SOLARINCAL-T serie 262
22
