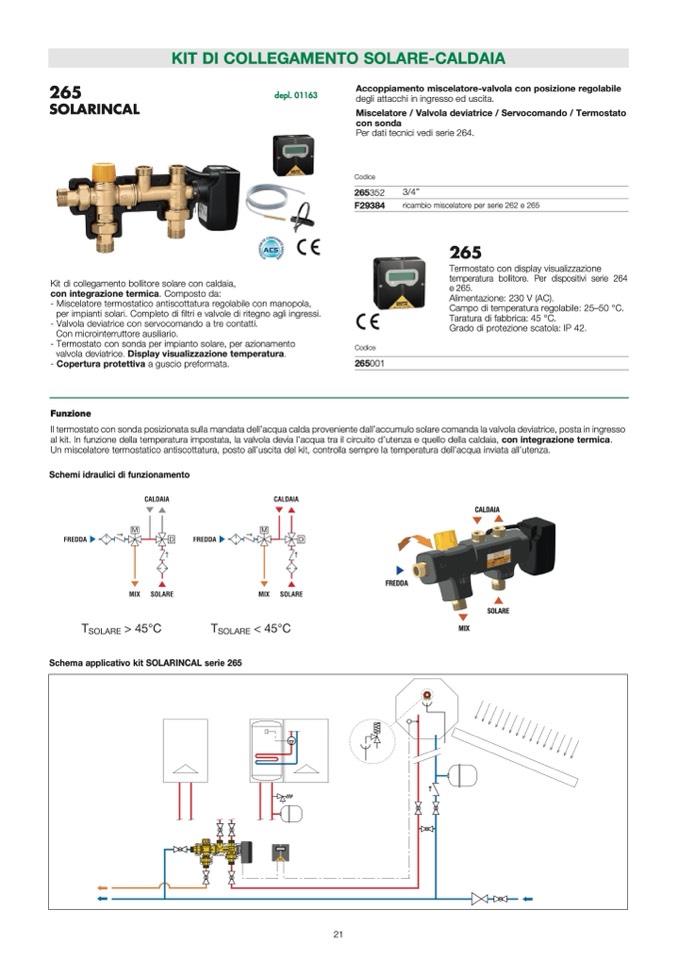

KIT DI COLLEGAMENTO SOLARE-CALDAIA

265

depl. 01163

SOLARINCAL

Codice

265352

F29384

Codice

265001

3/4”

ricambio miscelatore per serie 262 e 265

265

Termostato con display visualizzazione

temperatura bollitore. Per dispositivi serie 264

e 265.

Alimentazione: 230 V (AC).

Campo di temperatura regolabile: 25–50 °C.

Taratura di fabbrica: 45 °C.

Grado di protezione scatola: IP 42.

Kit di collegamento bollitore solare con caldaia,

con integrazione termica. Composto da:

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno agli ingressi.

- Valvola deviatrice con servocomando a tre contatti.

Con microinterruttore ausiliario.

- Termostato con sonda per impianto solare, per azionamento

valvola deviatrice. Display visualizzazione temperatura.

- Copertura protettiva a guscio preformata.

Funzione

Il termostato con sonda posizionata sulla mandata dell’acqua calda proveniente dall’accumulo solare comanda la valvola deviatrice, posta in ingresso

al kit. In funzione della temperatura impostata, la valvola devia l’acqua tra il circuito d’utenza e quello della caldaia, con integrazione termica.

Un miscelatore termostatico antiscottatura, posto all’uscita del kit, controlla sempre la temperatura dell’acqua inviata all’utenza.

Schemi idraulici di funzionamento

Schema applicativo kit SOLARINCAL serie 265

FREDDA

CALDAIA

SOLARE

MIX

21

Accoppiamento miscelatore-valvola con posizione regolabile

degli attacchi in ingresso ed uscita.

Miscelatore / Valvola deviatrice / Servocomando / Termostato

con sonda

Per dati tecnici vedi serie 264.
