Funzione

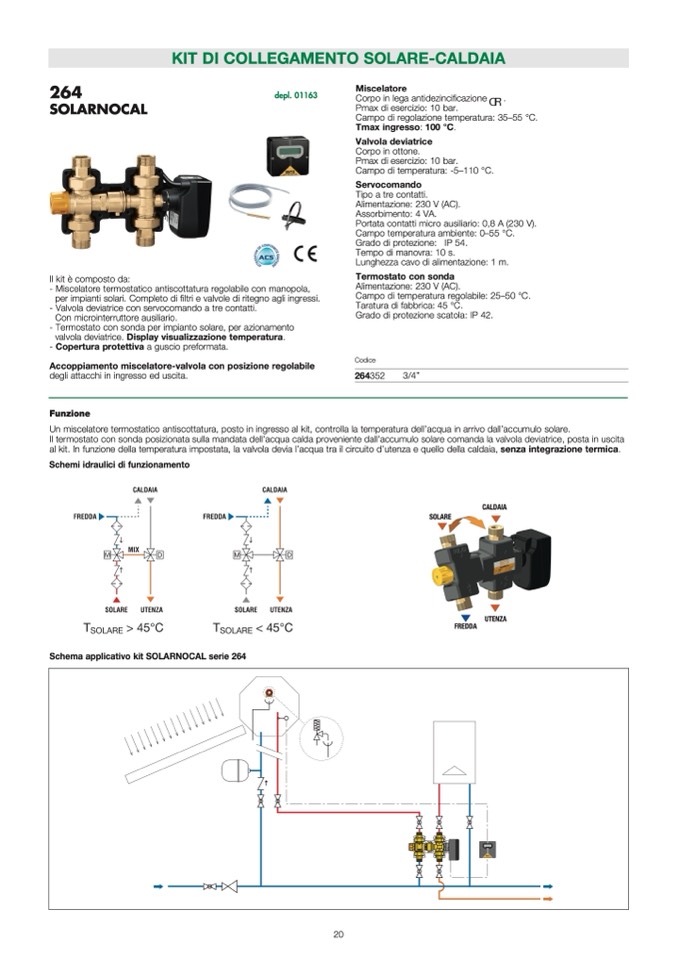

KIT DI COLLEGAMENTO SOLARE-CALDAIA

264

SOLARNOCAL

depl. 01163

Miscelatore

Corpo in lega antidezinci

ficazione

.

Pmax di esercizio: 10 bar.

Campo di regolazione temperatura: 35–55 °C.

Tmax ingresso: 100 °C.

Valvola deviatrice

Corpo in ottone.

Pmax di esercizio: 10 bar.

Campo di temperatura: -5–110 °C.

Servocomando

Tipo a tre contatti.

Alimentazione: 230 V (AC).

Assorbimento: 4 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione: IP 54.

Tempo di manovra: 10 s.

Lunghezza cavo di alimentazione: 1 m.

Termostato con sonda

Alimentazione: 230 V (AC).

Campo di temperatura regolabile: 25–50 °C.

Taratura di fabbrica: 45 °C.

Grado di protezione scatola: IP 42.

Il kit è composto da:

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno agli ingressi.

- Valvola deviatrice con servocomando a tre contatti.

Con microinterruttore ausiliario.

- Termostato con sonda per impianto solare, per azionamento

valvola deviatrice. Display visualizzazione temperatura.

- Copertura protettiva a guscio preformata.

Accoppiamento miscelatore-valvola con posizione regolabile

degli attacchi in ingresso ed uscita.

Un miscelatore termostatico antiscottatura, posto in ingresso al kit, controlla la temperatura dell’acqua in arrivo dall’accumulo solare.

Il termostato con sonda posizionata sulla mandata dell’acqua calda proveniente dall’accumulo solare comanda la valvola deviatrice, posta in uscita

al kit. In funzione della temperatura impostata, la valvola devia l’acqua tra il circuito d’utenza e quello della caldaia, senza integrazione termica.

Schemi idraulici di funzionamento

Codice

264352

3/4”

SOLARE

CALDAIA

Schema applicativo kit SOLARNOCAL serie 264

UTENZA

FREDDA
