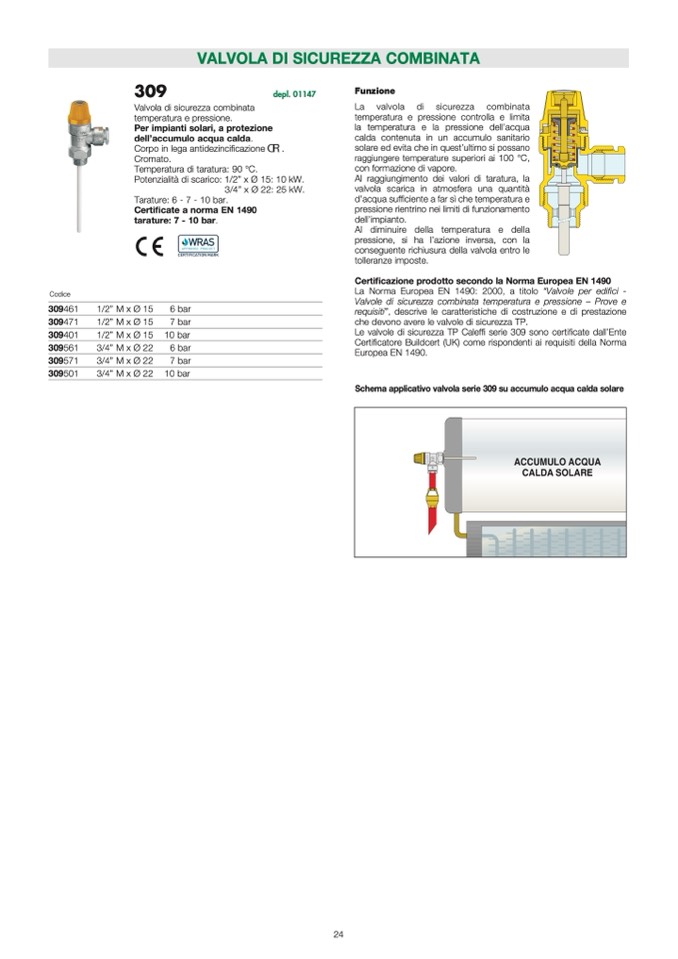

309
depl. 01147
VALVOLA DI SICUREZZA COMBINATA
Funzione
La valvola di sicurezza combinata
temperatura e pressione controlla e limita
la temperatura e la pressione dell’acqua
calda contenuta in un accumulo sanitario
solare ed evita che in quest’ultimo si possano
raggiungere temperature superiori ai 100 °C,
con formazione di vapore.
Al raggiungimento dei valori di taratura, la
valvola scarica in atmosfera una quantit
à
d’acqua suf
ficiente a far sì che temperatura e
pressione rientrino nei limiti di funzionamento
dell’impianto.
Al diminuire della temperatura e della
pressione, si ha l’azione inversa, con la
conseguente richiusura della valvola entro le
tolleranze imposte.
Certi
ficazione prodotto secondo la Norma Europea EN 1490
La Norma Europea EN 1490: 2000, a titolo “Valvole per edi
fici -
Valvole di sicurezza combinata temperatura e pressione – Prove e
requisiti”, descrive le caratteristiche di costruzione e di prestazione
che devono avere le valvole di sicurezza TP.
Le valvole di sicurezza TP Calef
fi serie 309 sono certi
ficate dall’Ente
Certi
ficatore Buildcert (UK) come rispondenti ai requisiti della Norma
Europea EN 1490.
Valvola di sicurezza combinata
temperatura e pressione.
Per impianti solari, a protezione
dell’accumulo acqua calda.
Corpo in lega antidezincificazione
Cromato.
Temperatura di taratura: 90 °C.
Potenzialit
à di scarico: 1/2” x Ø 15: 10 kW.
3/4” x Ø 22: 25 kW.
Tarature: 6 - 7 - 10 bar.
Certificate a norma EN 1490
tarature: 7 - 10 bar.
.
Codice
309461
1/2” M x Ø 15
309471
1/2” M x Ø 15
309401
1/2” M x Ø 15
309561
3/4” M x Ø 22
309571
3/4” M x Ø 22
309501
3/4” M x Ø 22
6 bar
7 bar
10 bar
6 bar
7 bar
10 bar
Schema applicativo valvola serie 309 su accumulo acqua calda solare
