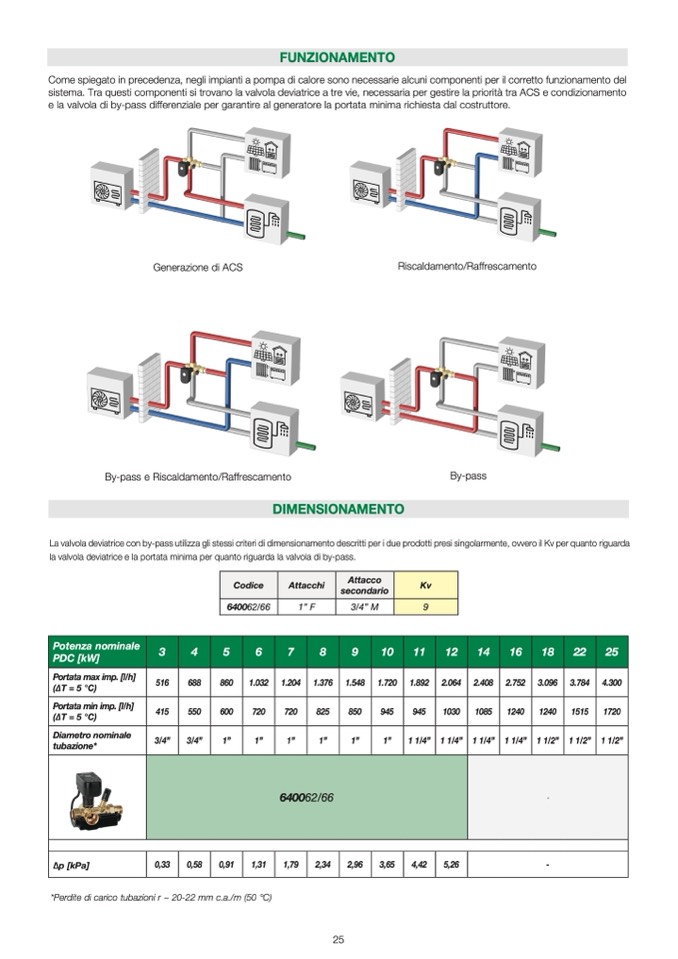

FUNZIONAMENTO
Come spiegato in precedenza, negli impianti a pompa di calore sono necessarie alcuni componenti per il corretto funzionamento del
sistema. Tra questi componenti si trovano la valvola deviatrice a tre vie, necessaria per gestire la priorità tra ACS e condizionamento
e la valvola di by-pass differenziale per garantire al generatore la portata minima richiesta dal costruttore.
Generazione di ACS
Riscaldamento/Raffrescamento
By-pass e Riscaldamento/Raffrescamento
DIMENSIONAMENTO
By-pass
La valvola deviatrice con by-pass utilizza gli stessi criteri di dimensionamento descritti per i due prodotti presi singolarmente, ovvero il Kv per quanto riguarda
la valvola deviatrice e la portata minima per quanto riguarda la valvola di by-pass.
Codice
Attacchi
Attacco
secondario
Kv
640062/66
1” F
3/4” M
9
Potenza nominale
PDC [kW]
3
4
5
6
7
8
9
10
11
12
14
16
18
22
25
Portata max imp. [l/h]
(∆T = 5 °C)
Portata min imp. [l/h]
(∆T = 5 °C)
Diametro nominale
tubazione*
∆p
[kPa]
516
688
860
1.032 1.204 1.376 1.548 1.720 1.892 2.064 2.408 2.752 3.096 3.784 4.300
415
550
600
720
720
825
850
945
945
1030
1085
1240
1240
1515
1720
3/4”
3/4”
1”
1”
1”
1”
0,33
0,58
0,91
1,31
1,79
2,34
1”
1”
2,96
3,65
1 1/4”
4,42
1 1/4”
5,26
1 1/4”
1 1/4”
1 1/2”
-
1 1/2”
1 1/2”
640062/66
-
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
25
