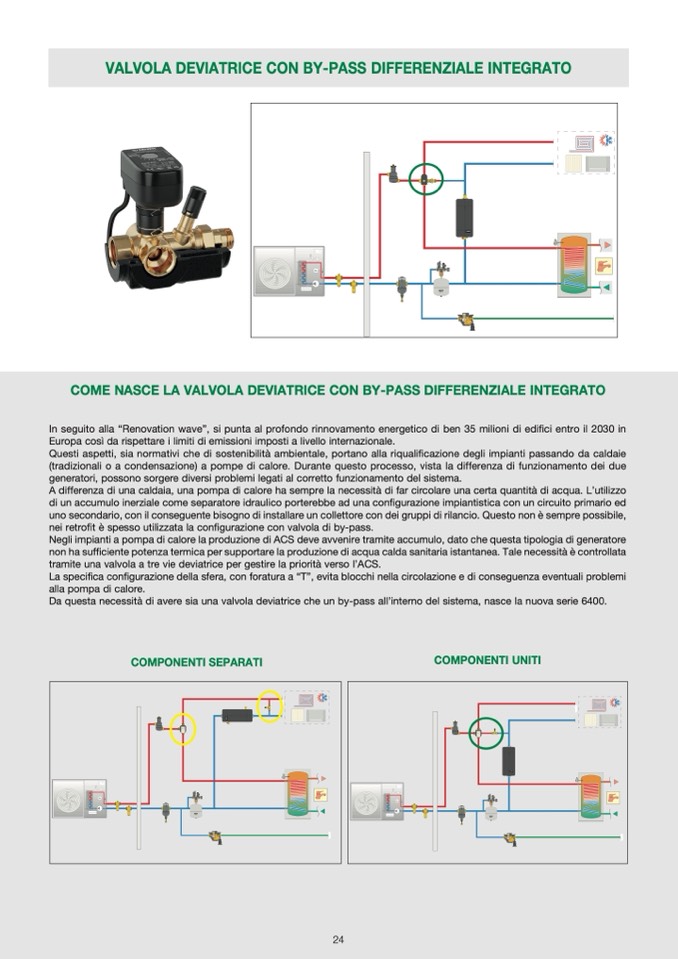

VALVOLA DEVIATRICE CON BY-PASS DIFFERENZIALE INTEGRATO

21

4abr0

COME NASCE LA VALVOLA DEVIATRICE CON BY-PASS DIFFERENZIALE INTEGRATO

In seguito alla “Renovation wave”, si punta al profondo rinnovamento energetico di ben 35 milioni di edi

fici entro il 2030 in

Europa così da rispettare i limiti di emissioni imposti a livello internazionale.

Questi aspetti, sia normativi che di sostenibilità ambientale, portano alla riquali

ficazione degli impianti passando da caldaie

(tradizionali o a condensazione) a pompe di calore. Durante questo processo, vista la differenza di funzionamento dei due

generatori, possono sorgere diversi problemi legati al corretto funzionamento del sistema.

A differenza di una caldaia, una pompa di calore ha sempre la necessit

à di far circolare una certa quantità di acqua. L’utilizzo

di un accumulo inerziale come separatore idraulico porterebbe ad una con

figurazione impiantistica con un circuito primario ed

uno secondario, con il conseguente bisogno di installare un collettore con dei gruppi di rilancio. Questo non

è sempre possibile,

nei retro

fit è spesso utilizzata la configurazione con valvola di by-pass.

Negli impianti a pompa di calore la produzione di ACS deve avvenire tramite accumulo, dato che questa tipologia di generatore

non ha sufficiente potenza termica per supportare la produzione di acqua calda sanitaria istantanea. Tale necessità è controllata

tramite una valvola a tre vie deviatrice per gestire la priorit

à verso l’ACS.

La speci

fica configurazione della sfera, con foratura a “T”, evita blocchi nella circolazione e di conseguenza eventuali problemi

alla pompa di calore.

Da questa necessit

à di avere sia una valvola deviatrice che un by-pass all’interno del sistema, nasce la nuova serie 6400.

COMPONENTI SEPARATI

COMPONENTI UNITI

RISCALDAMENTO

21

4abr0

21

4abr0

21

4abr0

21

4abr0

24

BY-PASS 2

SANITARIO
