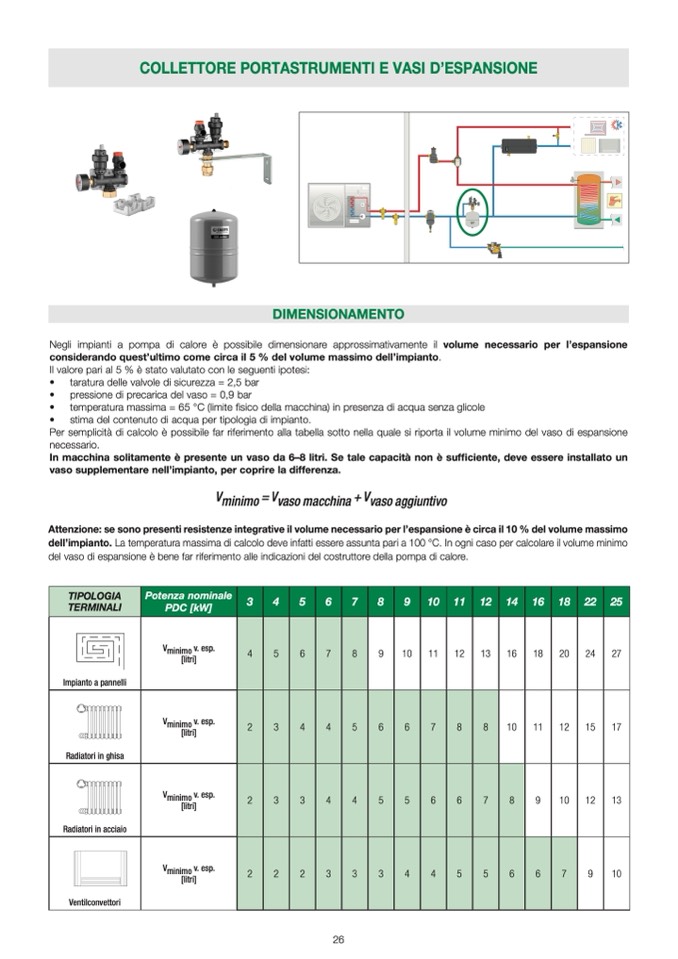

COLLETTORE PORTASTRUMENTI E VASI D’ESPANSIONE
21
4abr0
DIMENSIONAMENTO
Negli impianti a pompa di calore è possibile dimensionare approssimativamente il volume necessario per l’espansione
considerando quest’ultimo come circa il 5 % del volume massimo dell’impianto.
Il valore pari al 5 % è stato valutato con le seguenti ipotesi:
• taratura delle valvole di sicurezza = 2,5 bar
• pressione di precarica del vaso = 0,9 bar
• temperatura massima = 65 °C (limite
fisico della macchina) in presenza di acqua senza glicole
• stima del contenuto di acqua per tipologia di impianto.
Per semplicità di calcolo è possibile far riferimento alla tabella sotto nella quale si riporta il volume minimo del vaso di espansione
necessario.
In macchina solitamente è presente un vaso da 6–8 litri. Se tale capacità non è sufficiente, deve essere installato un
vaso supplementare nell’impianto, per coprire la differenza.
Vminimo = Vvaso macchina + Vvaso aggiuntivo
Attenzione: se sono presenti resistenze integrative il volume necessario per l’espansione è circa il 10 % del volume massimo
dell’impianto. La temperatura massima di calcolo deve infatti essere assunta pari a 100 °C. In ogni caso per calcolare il volume minimo
del vaso di espansione è bene far riferimento alle indicazioni del costruttore della pompa di calore.
21
4abr0
TIPOLOGIA
TERMINALI
Potenza nominale
PDC [kW]
3
4
5
6
7
8
9
10
11
12
14
16
18
22
25
Impianto a pannelli
Vminimo v. esp.
[litri]
4
5
6
7
8
9
10
11
12
13
16
18
21
4abr0
20
24
27
Radiatori in ghisa
Vminimo v. esp.
[litri]
2
3
4
4
5
6
6
7
8
8
10
11
12
15
17
Radiatori in acciaio
Vminimo v. esp.
[litri]
2
3
3
4
4
5
5
6
6
7
8
9
10
12
13
Ventilconvettori
Vminimo v. esp.
[litri]
2
2
2
3
3
3
4
4
5
5
6
6
7
9
10
