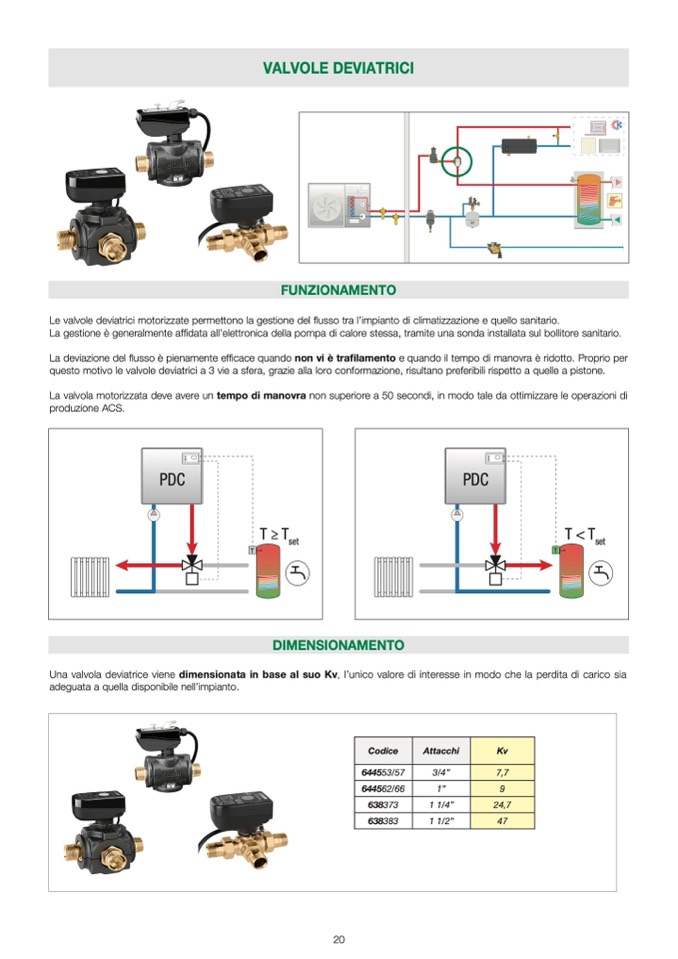

VALVOLE DEVIATRICI
21
4abr0
FUNZIONAMENTO
Le valvole deviatrici motorizzate permettono la gestione del
flusso tra l’impianto di climatizzazione e quello sanitario.
La gestione è generalmente affidata all’elettronica della pompa di calore stessa, tramite una sonda installata sul bollitore sanitario.
La deviazione del flusso
è pienamente ef
ficace quando non vi
è trafilamento e quando il tempo di manovra è ridotto. Proprio per
questo motivo le valvole deviatrici a 3 vie a sfera, grazie alla loro conformazione, risultano preferibili rispetto a quelle a pistone.
La valvola motorizzata deve avere un tempo di manovra non superiore a 50 secondi, in modo tale da ottimizzare le operazioni di
produzione ACS.
T T≥ ≥T T
TT
setset
PDPDCC
21
4abr0
PDPDCC
T T<
<T T
TT
setset
DIMENSIONAMENTO
Una valvola deviatrice viene dimensionata in base al suo Kv, l’unico valore di interesse in modo che la perdita di carico sia
adeguata a quella disponibile nell’impianto.
21
4abr0
Codice
Attacchi
Kv
644553/57
3/4’’
7,7
644562/66
1”
9
638373
1 1/4”
24,7
638383
1 1/2”
47
20
