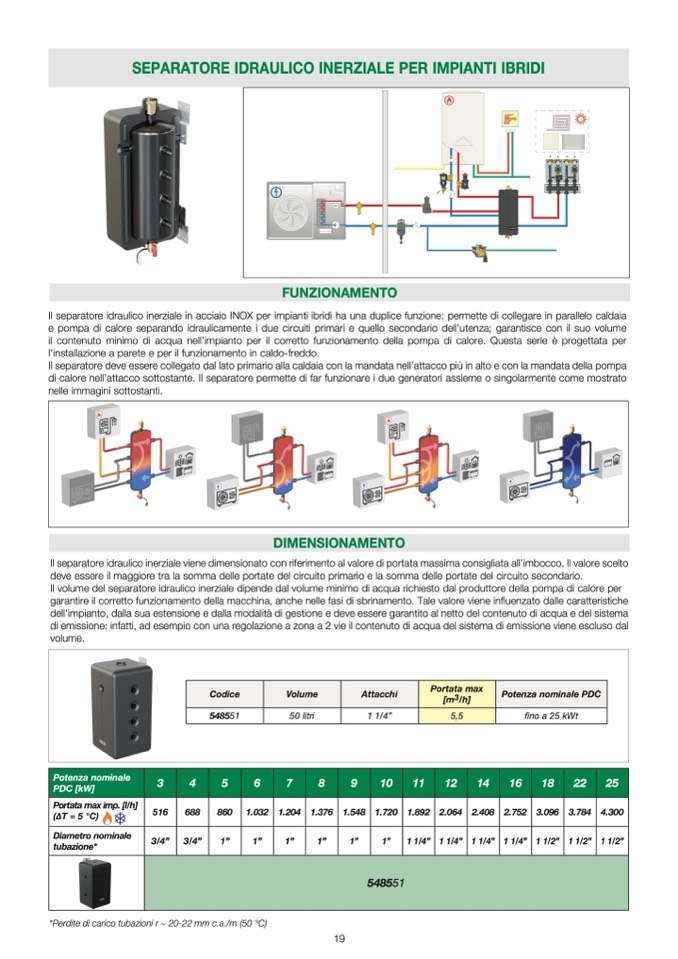

SEPARATORE IDRAULICO INERZIALE PER IMPIANTI IBRIDI
21
4abr0
FUNZIONAMENTO
Il separatore idraulico inerziale in acciaio INOX per impianti ibridi ha una duplice funzione: permette di collegare in parallelo caldaia
e pompa di calore separando idraulicamente i due circuiti primari e quello secondario dell’utenza; garantisce con il suo volume
il contenuto minimo di acqua nell’impianto per il corretto funzionamento della pompa di calore. Questa serie
è progettata per
l’installazione a parete e per il funzionamento in caldo-freddo.
Il separatore deve essere collegato dal lato primario alla caldaia con la mandata nell’attacco pi
ù in alto e con la mandata della pompa
di calore nell’attacco sottostante. Il separatore permette di far funzionare i due generatori assieme o singolarmente come mostrato
nelle immagini sottostanti.
DIMENSIONAMENTO
Il separatore idraulico inerziale viene dimensionato con riferimento al valore di portata massima consigliata all’imbocco. Il valore scelto
deve essere il maggiore tra la somma delle portate del circuito primario e la somma delle portate del circuito secondario.
Il volume del separatore idraulico inerziale dipende dal volume minimo di acqua richiesto dal produttore della pompa di calore per
garantire il corretto funzionamento della macchina, anche nelle fasi di sbrinamento. Tale valore viene in
fluenzato dalle caratteristiche
dell’impianto, dalla sua estensione e dalla modalità di gestione e deve essere garantito al netto del contenuto di acqua e del sistema
di emissione: infatti, ad esempio con una regolazione a zona a 2 vie il contenuto di acqua del sistema di emissione viene escluso dal
volume.
Codice
Volume
548551
50 litri
1 1/4”
Attacchi
Portata max
[m3/h]
5,5
Potenza nominale PDC
fino a 25 kWt
Potenza nominale
PDC [kW]
3
4
5
6
7
8
9
10
11
12
14
16
18
22
25
Portata max imp. [l/h]
(ΔT = 5 °C)
Diametro nominale
tubazione*
516
688
860 1.032 1.204 1.376 1.548 1.720 1.892 2.064 2.408 2.752 3.096 3.784 4.300
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
548551
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
