M
M
1
2
1
2
3
1
2
1
2
3
M
M
M
M
1
2
1
2
3
Tipo
Com.
Appl.
Kv
2 pt
3 pt
0–10 V
2 pt
2 pt
2 pt
3 pt
3 pt
3 pt
0–10 V
0–10 V
0–10 V
Modalit
à di funzionamento e applicazione
Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffrescamento.
Hanno valori del coefficiente di portata adeguati per il controllo di zone con ampie dimensioni in cui sono
richieste grandi portate di funzionamento.
Sono caratterizzate da una via di regolazione con caratteristica equipercentuale. Questa caratteristica di
regolazione garantisce una miglior risposta del sistema alle varie condizioni di carico.
Sono dotate di un otturatore del tipo a globo e possono essere abbinate esclusivamente a servomotori
proporzionali con segnale di comando 0–10 V oppure 2 o 3 punti, serie 636.
Codice
636004
Servomotore per valvole di regolazione
filettate
serie 636.
Alimentazione: 24 V.
Segnale di comando: 2 punti, 3 punti, 0–10 V.
Segnale di feedback: 0–10 V.
Assorbimento: 8,5 VA.
Grado di protezione: IP 54.
Tempo di manovra: 35 s, 60 s, 120 s.
Campo di temperatura ambiente: -10–55 °C.
Tensione
Forza nominale
V
(N)
Codice
24
250
636014
636
depl. 01354
Servomotore per valvole di regolazione
filettate
serie 636.
Alimentazione: 230 V.
Segnale di comando: 2 punti, 3 punti.
Assorbimento: 4 VA.
Grado di protezione: IP 54.
Tempo di manovra: 120 s.
Campo di temperatura ambiente: -10–55 °C.
Tensione
Forza nominale
V
(N)
230
500

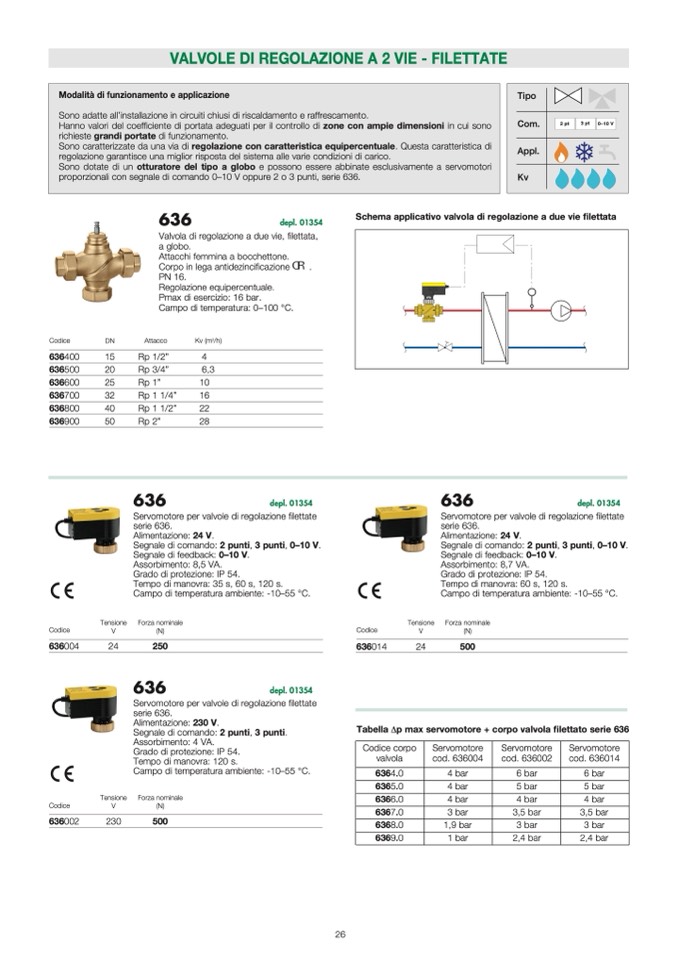

VALVOLE DI REGOLAZIONE A 2 VIE - FILETTATE
M
M
2 pt
3 pt 0–10 V
1
2
1
M
1
2
1
M
636
depl. 01354
Valvola di regolazione a due vie,
filettata,
a globo.
Attacchi femmina a bocchettone.
Corpo in lega antidezinci
ficazione
.
PN 16.
Regolazione equipercentuale.
Pmax di esercizio: 16 bar.
Campo di temperatura: 0–100 °C.
Schema applicativo valvola di regolazione a due vie filettata
A
AB
B
Codice
636400
636500
636600
636700
636800
636900
DN
Attacco
15
Rp 1/2”
20
Rp 3/4”
25
Rp 1”
32
Rp 1 1/4”
40
Rp 1 1/2”
50
Rp 2”
636
Kv (m
3
/h)
4,0
6,3
10,0
16,0
22,0
28,0
depl. 01354
636
depl. 01354
Servomotore per valvole di regolazione
filettate
serie 636.
Alimentazione: 24 V.
Segnale di comando: 2 punti, 3 punti, 0–10 V.
Segnale di feedback: 0–10 V.
Assorbimento: 8,7 VA.
Grado di protezione: IP 54.
Tempo di manovra: 60 s, 120 s.
Campo di temperatura ambiente: -10–55 °C.
Tensione
Forza nominale
V
(N)
24
500
Tabella Δp max servomotore + corpo valvola
filettato serie 636
Codice corpo
valvola
6364.0
6365.0
6366.0
6367.0
6368.0
6369.0
Servomotore
cod. 636004
4 bar
4 bar
4 bar
3 bar
1,9 bar
1 bar
Servomotore
cod. 636002
6 bar
5 bar
4 bar
3,5 bar
3 bar
2,4 bar
Servomotore
cod. 636014
6 bar
5 bar
4 bar
3,5 bar
3 bar
2,4 bar
Codice
636002
26
