639

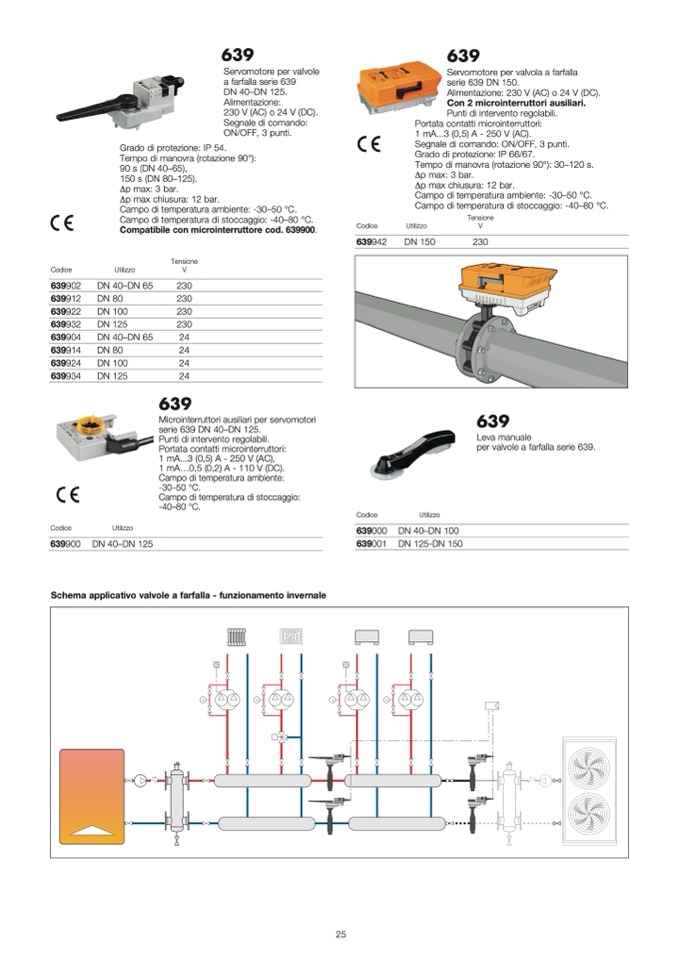

Servomotore per valvole

a farfalla serie 639

DN 40–DN 125.

Alimentazione:

230 V (AC) o 24 V (DC).

Segnale di comando:

ON/OFF, 3 punti.

Grado di protezione: IP 54.

Tempo di manovra (rotazione 90°):

90 s (DN 40–65),

150 s (DN 80–125).

Δp max: 3 bar.

Δp max chiusura: 12 bar.

Campo di temperatura ambiente: -30–50 °C.

Campo di temperatura di stoccaggio: -40–80 °C.

Compatibile con microinterruttore cod. 639900.

Tensione

Utilizzo

V

DN 40–DN 65

230

DN 80

230

DN 100

230

DN 125

230

DN 40–DN 65

24

DN 80

24

DN 100

24

DN 125

24

Codice

639942

639

Servomotore per valvola a farfalla

serie 639 DN 150.

Alimentazione: 230 V (AC) o 24 V (DC).

Con 2 microinterruttori ausiliari.

Punti di intervento regolabili.

Portata contatti microinterruttori:

1 mA...3 (0,5) A - 250 V (AC).

Segnale di comando: ON/OFF, 3 punti.

Grado di protezione: IP 66/67.

Tempo di manovra (rotazione 90°): 30–120 s.

Δp max: 3 bar.

Δp max chiusura: 12 bar.

Campo di temperatura ambiente: -30–50 °C.

Campo di temperatura di stoccaggio: -40–80 °C.

Tensione

Utilizzo

V

DN 150

230

Codice

639902

639912

639922

639932

639904

639914

639924

639934

Codice

639900

Utilizzo

DN 40–DN 125

Codice

639000

639001

Utilizzo

DN 40–DN 100

DN 125-DN 150

639

Microinterruttori ausiliari per servomotori

serie 639 DN 40–DN 125.

Punti di intervento regolabili.

Portata contatti microinterruttori:

1 mA...3 (0,5) A - 250 V (AC),

1 mA...0,5 (0,2) A - 110 V (DC).

Campo di temperatura ambiente:

-30–50 °C.

Campo di temperatura di stoccaggio:

-40–80 °C.

639

Leva manuale

per valvole a farfalla serie 639.

Schema applicativo valvole a farfalla - funzionamento invernale

25
