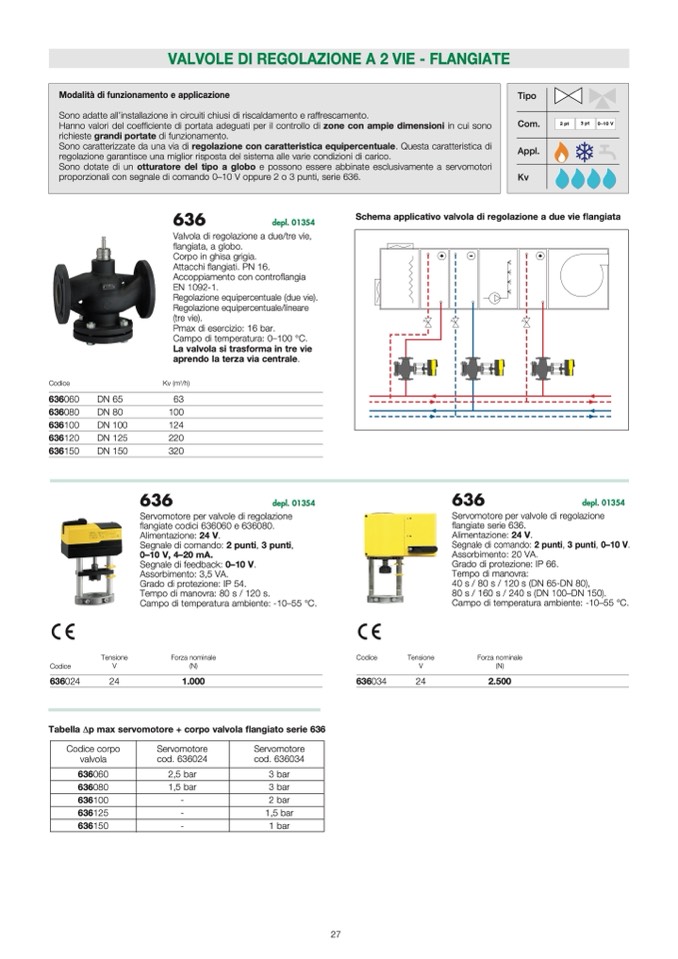

VALVOLE DI REGOLAZIONE A 2 VIE - FLANGIATE
M
M
2 pt
3 pt 0–10 V
Tipo
Com.
Appl.
Kv
2 pt
3 pt
0–10 V
2 pt
2 pt
2 pt
3 pt
3 pt
3 pt
0–10 V
0–10 V
0–10 V
Modalit
à di funzionamento e applicazione
Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffrescamento.
Hanno valori del coefficiente di portata adeguati per il controllo di zone con ampie dimensioni in cui sono
richieste grandi portate di funzionamento.
Sono caratterizzate da una via di regolazione con caratteristica equipercentuale. Questa caratteristica di
regolazione garantisce una miglior risposta del sistema alle varie condizioni di carico.
Sono dotate di un otturatore del tipo a globo e possono essere abbinate esclusivamente a servomotori
proporzionali con segnale di comando 0–10 V oppure 2 o 3 punti, serie 636.
A
AB
B
1
2
1
M
1
2
1
M
636
depl. 01354
Valvola di regolazione a due/tre vie,
flangiata, a globo.
Corpo in ghisa grigia.
Attacchi flangiati. PN 16.
Accoppiamento con contro
flangia
EN 1092-1.
Regolazione equipercentuale (due vie).
Regolazione equipercentuale/lineare
(tre vie).
Pmax di esercizio: 16 bar.
Campo di temperatura: 0–100 °C.
La valvola si trasforma in tre vie
aprendo la terza via centrale.
Kv (m
3
/h)
163
100
124
220
320
636
depl. 01354
Servomotore per valvole di regolazione
flangiate codici 636060 e 636080.
Alimentazione: 24 V.
Segnale di comando: 2 punti, 3 punti,
0–10 V, 4–20 mA.
Segnale di feedback: 0–10 V.
Assorbimento: 3,5 VA.
Grado di protezione: IP 54.
Tempo di manovra: 80 s / 120 s.
Campo di temperatura ambiente: -10–55 °C.
Forza nominale
(N)
1.000
Schema applicativo valvola di regolazione a due vie flangiata
Codice
636060
636080
636100
636120
636150
DN 65
DN 80
DN 100
DN 125
DN 150
Codice
636024
Tensione
V
24
Codice
636034
636
depl. 01354
Servomotore per valvole di regolazione
flangiate serie 636.
Alimentazione: 24 V.
Segnale di comando: 2 punti, 3 punti, 0–10 V.
Assorbimento: 20 VA.
Grado di protezione: IP 66.
Tempo di manovra:
40 s / 80 s / 120 s (DN 65-DN 80),
80 s / 160 s / 240 s (DN 100–DN 150).
Campo di temperatura ambiente: -10–55 °C.
Tensione
Forza nominale
V
(N)
24
2.500
Tabella Δp max servomotore + corpo valvola flangiato serie 636
Codice corpo
valvola
636060
636080
636100
636125
636150
Servomotore
cod. 636024
2,5 bar
1,5 bar
-
-
-
Servomotore
cod. 636034
3 bar
3 bar
2 bar
1,5 bar
1 bar
