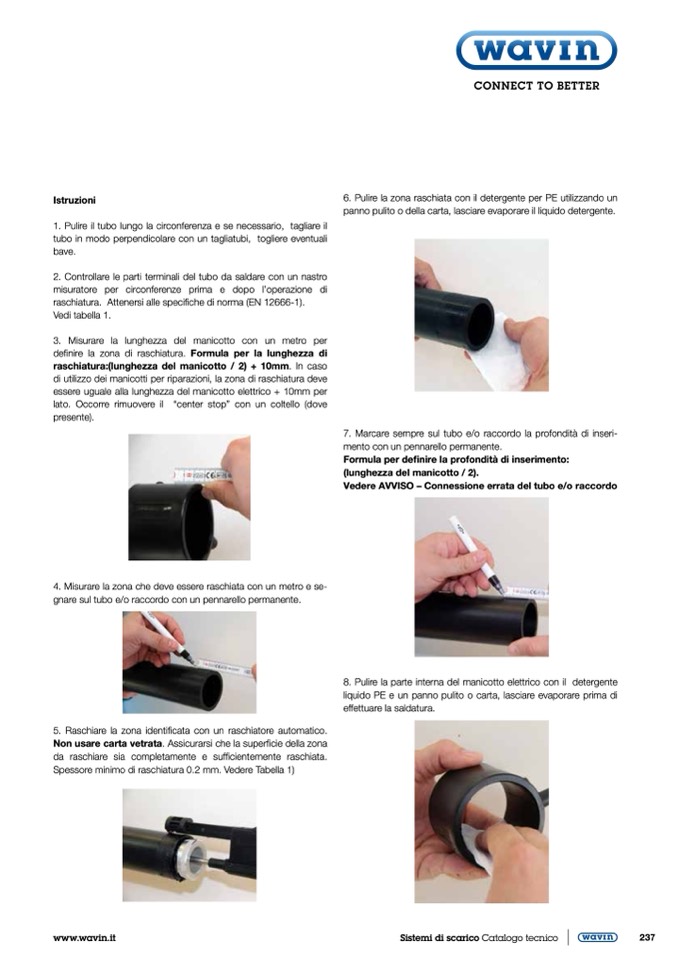

Istruzioni
1. Pulire il tubo lungo la circonferenza e se necessario, tagliare il
tubo in modo perpendicolare con un tagliatubi, togliere eventuali
bave.
2. Controllare le parti terminali del tubo da saldare con un nastro
misuratore per circonferenze prima e dopo l’operazione di
raschiatura. Attenersi alle specifiche di norma (EN 12666-1).
Vedi tabella 1.
3. Misurare la lunghezza del manicotto con un metro per
definire la zona di raschiatura. Formula per la lunghezza di
raschiatura:(lunghezza del manicotto / 2) + 10mm. In caso
di utilizzo dei manicotti per riparazioni, la zona di raschiatura deve
essere uguale alla lunghezza del manicotto elettrico + 10mm per
lato. Occorre rimuovere il “center stop” con un coltello (dove
presente).
4. Misurare la zona che deve essere raschiata con un metro e se-
gnare sul tubo e/o raccordo con un pennarello permanente.
5. Raschiare la zona identificata con un raschiatore automatico.
Non usare carta vetrata. Assicurarsi che la superficie della zona
da raschiare sia completamente e sufficientemente raschiata.
Spessore minimo di raschiatura 0.2 mm. Vedere Tabella 1)
6. Pulire la zona raschiata con il detergente per PE utilizzando un
panno pulito o della carta, lasciare evaporare il liquido detergente.
7. Marcare sempre sul tubo e/o raccordo la profondità di inseri-
mento con un pennarello permanente.
Formula per definire la profondità di inserimento:
(lunghezza del manicotto / 2).
Vedere AVVISO – Connessione errata del tubo e/o raccordo
8. Pulire la parte interna del manicotto elettrico con il detergente
liquido PE e un panno pulito o carta, lasciare evaporare prima di
effettuare la saldatura.
