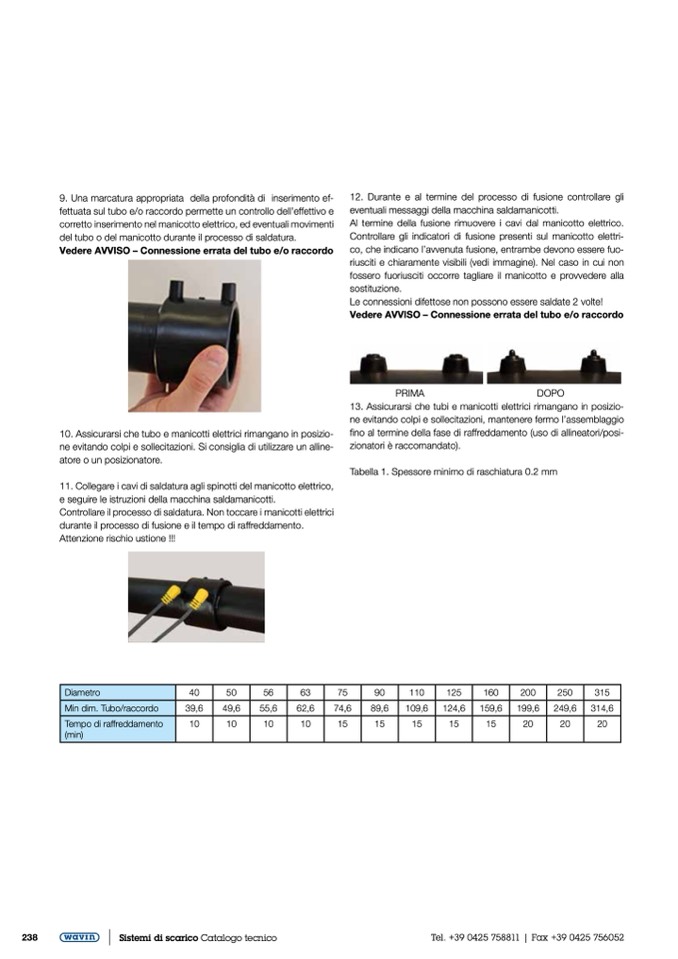

9. Una marcatura appropriata della profondità di inserimento ef-

fettuata sul tubo e/o raccordo permette un controllo dell’effettivo e

corretto inserimento nel manicotto elettrico, ed eventuali movimenti

del tubo o del manicotto durante il processo di saldatura.

Vedere AVVISO – Connessione errata del tubo e/o raccordo

10. Assicurarsi che tubo e manicotti elettrici rimangano in posizio-

ne evitando colpi e sollecitazioni. Si consiglia di utilizzare un alline-

atore o un posizionatore.

11. Collegare i cavi di saldatura agli spinotti del manicotto elettrico,

e seguire le istruzioni della macchina saldamanicotti.

Controllare il processo di saldatura. Non toccare i manicotti elettrici

durante il processo di fusione e il tempo di raffreddamento.

Attenzione rischio ustione !!!

12. Durante e al termine del processo di fusione controllare gli

eventuali messaggi della macchina saldamanicotti.

Al termine della fusione rimuovere i cavi dal manicotto elettrico.

Controllare gli indicatori di fusione presenti sul manicotto elettri-

co, che indicano l’avvenuta fusione, entrambe devono essere fuo-

riusciti e chiaramente visibili (vedi immagine). Nel caso in cui non

fossero fuoriusciti occorre tagliare il manicotto e provvedere alla

sostituzione.

Le connessioni difettose non possono essere saldate 2 volte!

Vedere AVVISO – Connessione errata del tubo e/o raccordo

PRIMA

DOPO

13. Assicurarsi che tubi e manicotti elettrici rimangano in posizio-

ne evitando colpi e sollecitazioni, mantenere fermo l’assemblaggio

fino al termine della fase di raffreddamento (uso di allineatori/posi-

zionatori è raccomandato).

Tabella 1. Spessore minimo di raschiatura 0.2 mm

Diametro

40 50 56

63

75 90 110

125

160 200 250 315

Min dim. Tubo/raccordo

39,6 49,6 55,6

62,6

74,6 89,6 109,6

124,6

159,6 199,6 249,6 314,6

Tempo di raffreddamento

(min)

10 10 10

10 15 15 15

15 15 20 20 20
