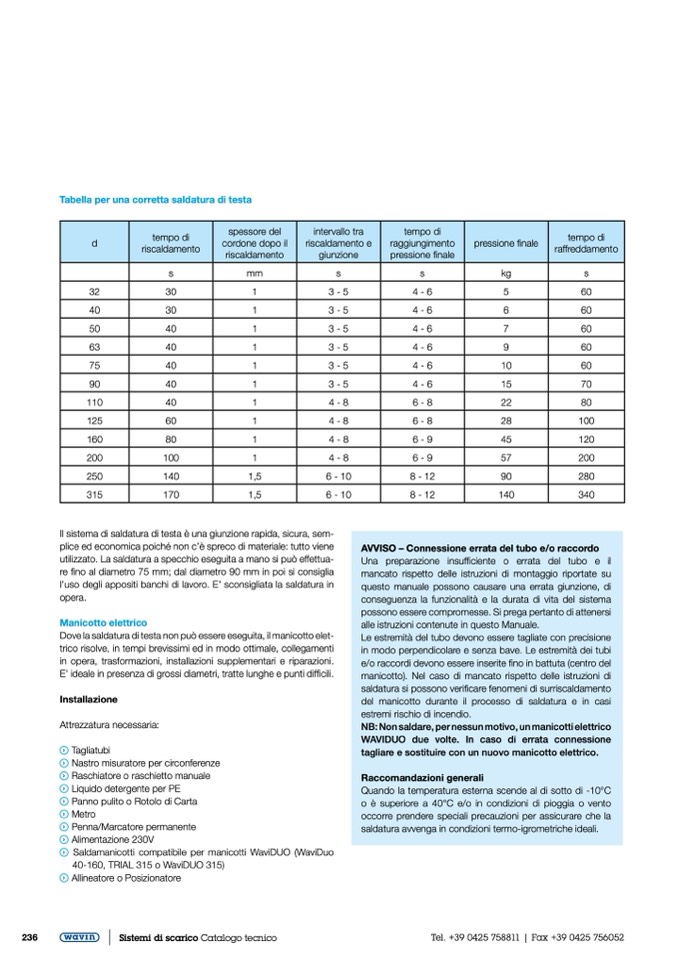

Tabella per una corretta saldatura di testa
d
tempo di
riscaldamento
spessore del
cordone dopo il
riscaldamento
intervallo tra
riscaldamento e
giunzione
tempo di
raggiungimento
pressione finale
pressione finale
tempo di
raffreddamento
s mm s s
kg
s
32 30 1 3 -5 4 -6
5
60
40 30 1 3 -5 4 -6
6 60
50 40 1 3 -5 4 -6
7
60
63 40 1 3 -5 4 -6
9
60
75 40 1 3 -5 4 -6
10 60
90 40 1 3 -5 4 -6
15
70
110 40 1 4 -8 6 -8
22
80
125 60 1 4 -8 6 -8
28 100
160 80 1 4 -8 6 -9
45
120
200 100 1 4 -8 6 -9
57 200
250 140 1,5 6 - 10 8 - 12
90
280
315 170 1,5 6 - 10 8 - 12
140
340
Il sistema di saldatura di testa è una giunzione rapida, sicura, sem-
plice ed economica poiché non c’è spreco di materiale: tutto viene
utilizzato. La saldatura a specchio eseguita a mano si può effettua-
re fino al diametro 75 mm; dal diametro 90 mm in poi si consiglia
l’uso degli appositi banchi di lavoro. E’ sconsigliata la saldatura in
opera.
Manicotto elettrico
Dove la saldatura di testa non può essere eseguita, il manicotto elet-
trico risolve, in tempi brevissimi ed in modo ottimale, collegamenti
in opera, trasformazioni, installazioni supplementari e riparazioni.
E’ ideale in presenza di grossi diametri, tratte lunghe e punti difficili.
Installazione
Attrezzatura necessaria:
Tagliatubi
Nastro misuratore per circonferenze
Raschiatore o raschietto manuale
Liquido detergente per PE
Panno pulito o Rotolo di Carta
Metro
Penna/Marcatore permanente
Alimentazione 230V
Saldamanicotti compatibile per manicotti WaviDUO (WaviDuo
40-160, TRIAL 315 o WaviDUO 315)
Allineatore o Posizionatore
AVVISO – Connessione errata del tubo e/o raccordo
Una preparazione insufficiente o errata del tubo e il
mancato rispetto delle istruzioni di montaggio riportate su
questo manuale possono causare una errata giunzione, di
conseguenza la funzionalità e la durata di vita del sistema
possono essere compromesse. Si prega pertanto di attenersi
alle istruzioni contenute in questo Manuale.
Le estremità del tubo devono essere tagliate con precisione
in modo perpendicolare e senza bave. Le estremità dei tubi
e/o raccordi devono essere inserite fino in battuta (centro del
manicotto). Nel caso di mancato rispetto delle istruzioni di
saldatura si possono verificare fenomeni di surriscaldamento
del manicotto durante il processo di saldatura e in casi
estremi rischio di incendio.
NB: Non saldare, per nessun motivo, un manicotti elettrico
WAVIDUO due volte. In caso di errata connessione
tagliare e sostituire con un nuovo manicotto elettrico.
Raccomandazioni generali
Quando la temperatura esterna scende al di sotto di -10°C
o è superiore a 40°C e/o in condizioni di pioggia o vento
occorre prendere speciali precauzioni per assicurare che la
saldatura avvenga in condizioni termo-igrometriche ideali.
