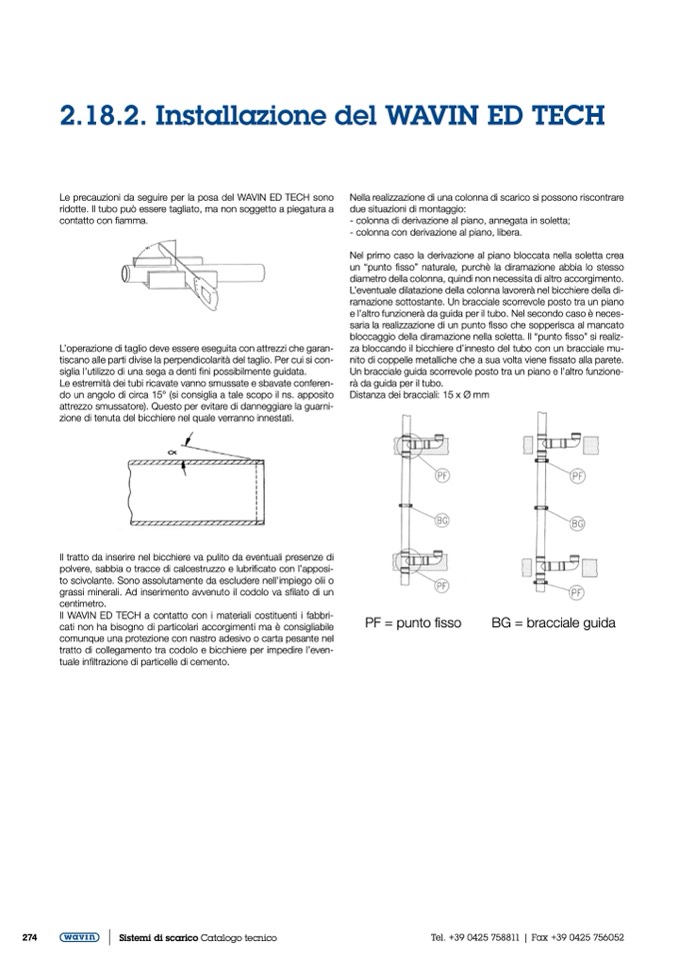

2.18.2. Installazione del WAVIN ED TECH

Le precauzioni da seguire per la posa del WAVIN ED TECH sono

ridotte. Il tubo può essere tagliato, ma non soggetto a piegatura a

contatto con fiamma.

L’operazione di taglio deve essere eseguita con attrezzi che garan-

tiscano alle parti divise la perpendicolarità del taglio. Per cui si con-

siglia l’utilizzo di una sega a denti fini possibilmente guidata.

Le estremità dei tubi ricavate vanno smussate e sbavate conferen-

do un angolo di circa 15° (si consiglia a tale scopo il ns. apposito

attrezzo smussatore). Questo per evitare di danneggiare la guarni-

zione di tenuta del bicchiere nel quale verranno innestati.

Il tratto da inserire nel bicchiere va pulito da eventuali presenze di

polvere, sabbia o tracce di calcestruzzo e lubrificato con l’apposi-

to scivolante. Sono assolutamente da escludere nell’impiego olii o

grassi minerali. Ad inserimento avvenuto il codolo va sfilato di un

centimetro.

Il WAVIN ED TECH a contatto con i materiali costituenti i fabbri-

cati non ha bisogno di particolari accorgimenti ma è consigliabile

comunque una protezione con nastro adesivo o carta pesante nel

tratto di collegamento tra codolo e bicchiere per impedire l’even-

tuale infiltrazione di particelle di cemento.

Nella realizzazione di una colonna di scarico si possono riscontrare

due situazioni di montaggio:

- colonna di derivazione al piano, annegata in soletta;

- colonna con derivazione al piano, libera.

Nel primo caso la derivazione al piano bloccata nella soletta crea

un “punto fisso” naturale, purchè la diramazione abbia lo stesso

diametro della colonna, quindi non necessita di altro accorgimento.

L’eventuale dilatazione della colonna lavorerà nel bicchiere della di-

ramazione sottostante. Un bracciale scorrevole posto tra un piano

e l’altro funzionerà da guida per il tubo. Nel secondo caso è neces-

saria la realizzazione di un punto fisso che sopperisca al mancato

bloccaggio della diramazione nella soletta. Il “punto fisso” si realiz-

za bloccando il bicchiere d’innesto del tubo con un bracciale mu-

nito di coppelle metalliche che a sua volta viene fissato alla parete.

Un bracciale guida scorrevole posto tra un piano e l’altro funzione-

rà da guida per il tubo.

Distanza dei bracciali: 15 x Ø mm
