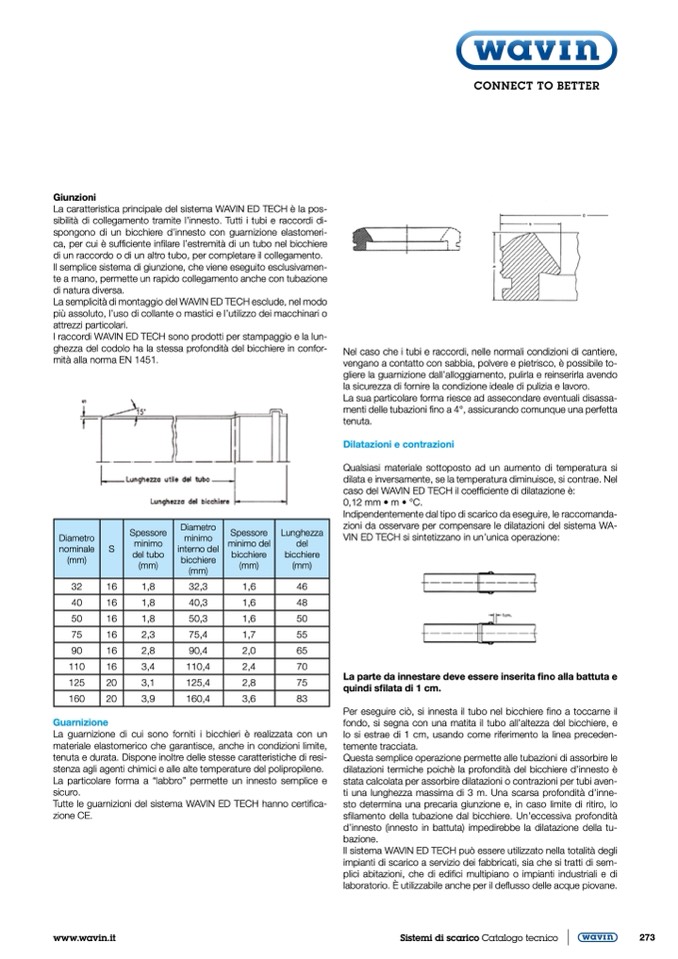

Giunzioni
La caratteristica principale del sistema WAVIN ED TECH è la pos-
sibilità di collegamento tramite l’innesto. Tutti i tubi e raccordi di-
spongono di un bicchiere d’innesto con guarnizione elastomeri-
ca, per cui è sufficiente infilare l’estremità di un tubo nel bicchiere
di un raccordo o di un altro tubo, per completare il collegamento.
Il semplice sistema di giunzione, che viene eseguito esclusivamen-
te a mano, permette un rapido collegamento anche con tubazione
di natura diversa.
La semplicità di montaggio del WAVIN ED TECH esclude, nel modo
più assoluto, l’uso di collante o mastici e l’utilizzo dei macchinari o
attrezzi particolari.
I raccordi WAVIN ED TECH sono prodotti per stampaggio e la lun-
ghezza del codolo ha la stessa profondità del bicchiere in confor-
mità alla norma EN 1451.
Nel caso che i tubi e raccordi, nelle normali condizioni di cantiere,
vengano a contatto con sabbia, polvere e pietrisco, è possibile to-
gliere la guarnizione dall’alloggiamento, pulirla e reinserirla avendo
la sicurezza di fornire la condizione ideale di pulizia e lavoro.
La sua particolare forma riesce ad assecondare eventuali disassa-
menti delle tubazioni fino a 4°, assicurando comunque una perfetta
tenuta.
Dilatazioni e contrazioni
Qualsiasi materiale sottoposto ad un aumento di temperatura si
dilata e inversamente, se la temperatura diminuisce, si contrae. Nel
caso del WAVIN ED TECH il coefficiente di dilatazione è:
0,12 mm • m • °C.
Indipendentemente dal tipo di scarico da eseguire, le raccomanda-
zioni da osservare per compensare le dilatazioni del sistema WA-
VIN ED TECH si sintetizzano in un’unica operazione:
La parte da innestare deve essere inserita fino alla battuta e
quindi sfilata di 1 cm.
Per eseguire ciò, si innesta il tubo nel bicchiere fino a toccarne il
fondo, si segna con una matita il tubo all’altezza del bicchiere, e
lo si estrae di 1 cm, usando come riferimento la linea preceden-
temente tracciata.
Questa semplice operazione permette alle tubazioni di assorbire le
dilatazioni termiche poichè la profondità del bicchiere d’innesto è
stata calcolata per assorbire dilatazioni o contrazioni per tubi aven-
ti una lunghezza massima di 3 m. Una scarsa profondità d’inne-
sto determina una precaria giunzione e, in caso limite di ritiro, lo
sfilamento della tubazione dal bicchiere. Un’eccessiva profondità
d’innesto (innesto in battuta) impedirebbe la dilatazione della tu-
bazione.
Il sistema WAVIN ED TECH può essere utilizzato nella totalità degli
impianti di scarico a servizio dei fabbricati, sia che si tratti di sem-
plici abitazioni, che di edifici multipiano o impianti industriali e di
laboratorio. È utilizzabile anche per il deflusso delle acque piovane.
Diametro
nominale
(mm)
S
Spessore
minimo
del tubo
(mm)
Diametro
minimo
interno del
bicchiere
(mm)
Spessore
minimo del
bicchiere
(mm)
Lunghezza
del
bicchiere
(mm)
32
16 1,8 32,3 1,6 46
40
16 1,8 40,3 1,6 48
50
16 1,8 50,3 1,6 50
75
16 2,3 75,4 1,7 55
90
16 2,8 90,4 2,0 65
110
16 3,4 110,4 2,4 70
125
20 3,1 125,4 2,8 75
160
20 3,9 160,4 3,6 83
Guarnizione
La guarnizione di cui sono forniti i bicchieri è realizzata con un
materiale elastomerico che garantisce, anche in condizioni limite,
tenuta e durata. Dispone inoltre delle stesse caratteristiche di resi-
stenza agli agenti chimici e alle alte temperature del polipropilene.
La particolare forma a “labbro” permette un innesto semplice e
sicuro.
Tutte le guarnizioni del sistema WAVIN ED TECH hanno certifica-
zione CE.
