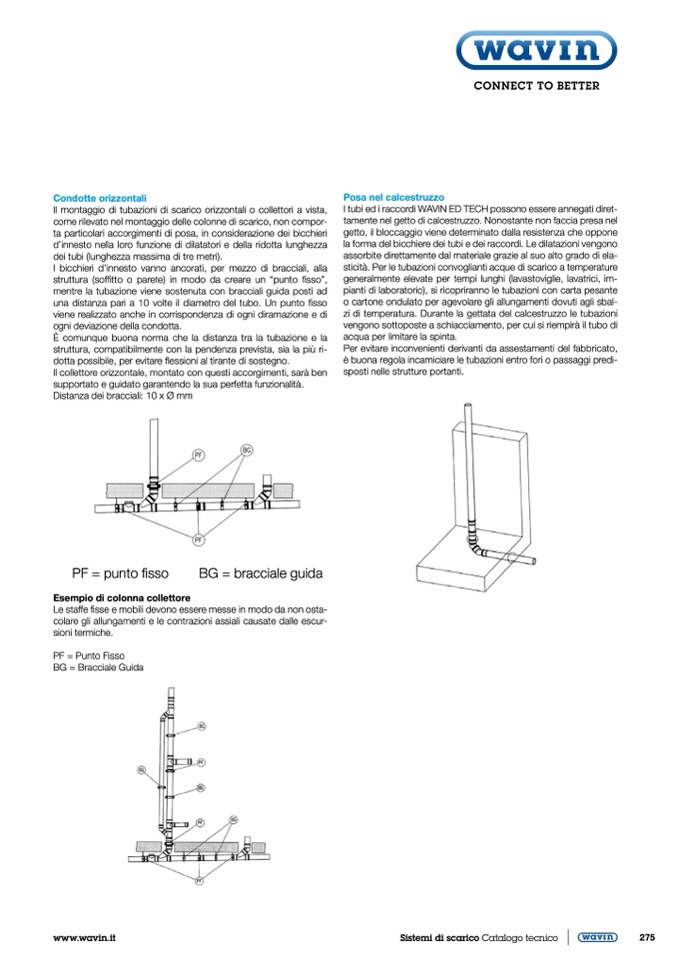

Condotte orizzontali
Il montaggio di tubazioni di scarico orizzontali o collettori a vista,
come rilevato nel montaggio delle colonne di scarico, non compor-
ta particolari accorgimenti di posa, in considerazione dei bicchieri
d’innesto nella loro funzione di dilatatori e della ridotta lunghezza
dei tubi (lunghezza massima di tre metri).
I bicchieri d’innesto vanno ancorati, per mezzo di bracciali, alla
struttura (soffitto o parete) in modo da creare un “punto fisso”,
mentre la tubazione viene sostenuta con bracciali guida posti ad
una distanza pari a 10 volte il diametro del tubo. Un punto fisso
viene realizzato anche in corrispondenza di ogni diramazione e di
ogni deviazione della condotta.
È comunque buona norma che la distanza tra la tubazione e la
struttura, compatibilmente con la pendenza prevista, sia la più ri-
dotta possibile, per evitare flessioni al tirante di sostegno.
Il collettore orizzontale, montato con questi accorgimenti, sarà ben
supportato e guidato garantendo la sua perfetta funzionalità.
Distanza dei bracciali: 10 x Ø mm
PF = punto fisso
BG = bracciale guida
Esempio di colonna collettore
Le staffe fisse e mobili devono essere messe in modo da non osta-
colare gli allungamenti e le contrazioni assiali causate dalle escur-
sioni termiche.
PF = Punto Fisso
BG = Bracciale Guida
Posa nel calcestruzzo
I tubi ed i raccordi WAVIN ED TECH possono essere annegati diret-
tamente nel getto di calcestruzzo. Nonostante non faccia presa nel
getto, il bloccaggio viene determinato dalla resistenza che oppone
la forma del bicchiere dei tubi e dei raccordi. Le dilatazioni vengono
assorbite direttamente dal materiale grazie al suo alto grado di ela-
sticità. Per le tubazioni convoglianti acque di scarico a temperature
generalmente elevate per tempi lunghi (lavastoviglie, lavatrici, im-
pianti di laboratorio), si ricopriranno le tubazioni con carta pesante
o cartone ondulato per agevolare gli allungamenti dovuti agli sbal-
zi di temperatura. Durante la gettata del calcestruzzo le tubazioni
vengono sottoposte a schiacciamento, per cui si riempirà il tubo di
acqua per limitare la spinta.
Per evitare inconvenienti derivanti da assestamenti del fabbricato,
è buona regola incamiciare le tubazioni entro fori o passaggi predi-
sposti nelle strutture portanti.
