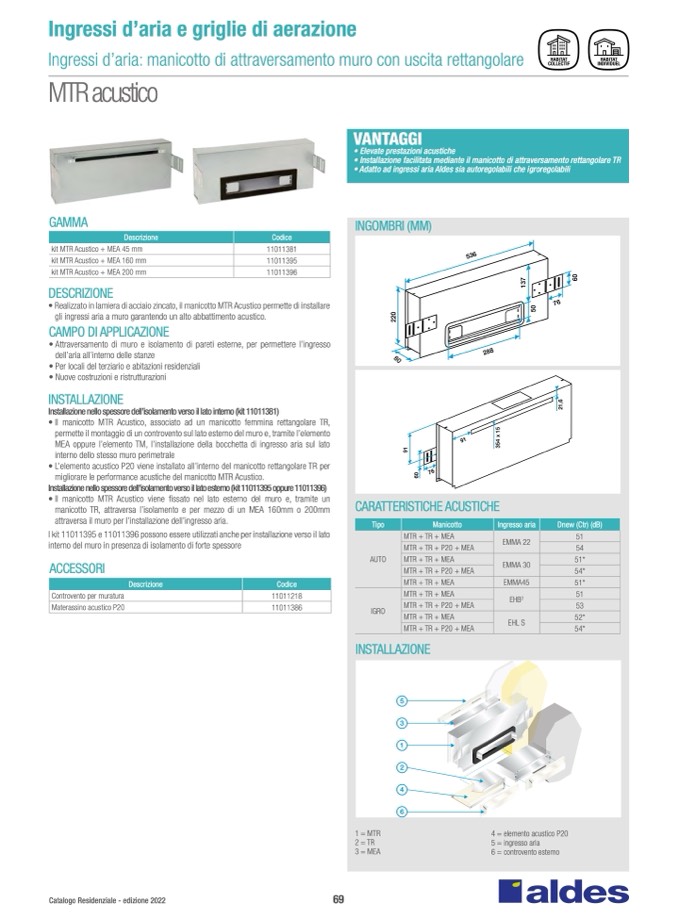

Ingressi d’aria e griglie di aerazione

Ingressi d’aria: manicotto di attraversamento muro con uscita rettangolare

MTR acustico

GAMMA

kit MTR Acustico + MEA 45 mm

kit MTR Acustico + MEA 160 mm

kit MTR Acustico + MEA 200 mm

DESCRIZIONE

• Realizzato in lamiera di acciaio zincato, il manicotto MTR Acustico permette di installare

gli ingressi aria a muro garantendo un alto abbattimento acustico.

CAMPO DI APPLICAZIONE

• Attraversamento di muro e isolamento di pareti esterne, per permettere l’ingresso

dell’aria all’interno delle stanze

• Per locali del terziario e abitazioni residenziali

• Nuove costruzioni e ristrutturazioni

INSTALLAZIONE

Installazione nello spessore dell’isolamento verso il lato interno (kit 11011381)

• Il manicotto MTR Acustico, associato ad un manicotto femmina rettangolare TR,

permette il montaggio di un controvento sul lato esterno del muro e, tramite l’elemento

MEA oppure l’elemento TM, l’installazione della bocchetta di ingresso aria sul lato

interno dello stesso muro perimetrale

• L’elemento acustico P20 viene installato all’interno del manicotto rettangolare TR per

migliorare le performance acustiche del manicotto MTR Acustico.

Installazione nello spessore dell’isolamento verso il lato esterno (kit 11011395 oppure 11011396)

• Il manicotto MTR Acustico viene fissato nel lato esterno del muro e, tramite un

manicotto TR, attraversa l’isolamento e per mezzo di un MEA 160mm o 200mm

attraversa il muro per l’installazione dell’ingresso aria.

I kit 11011395 e 11011396 possono essere utilizzati anche per installazione verso il lato

interno del muro in presenza di isolamento di forte spessore

ACCESSORI

INGOMBRI (MM)

CARATTERISTICHE ACUSTICHE

Tipo

Manicotto

Ingresso aria

Dnew (Ctr) (dB)

MTR + TR + MEA

EMMA 22

51

MTR + TR + P20 + MEA

54

MTR + TR + MEA

EMMA 30

51*

MTR + TR + P20 + MEA

54*

MTR + TR + MEA

EMMA45

51*

MTR + TR + MEA

EHB

2

51

MTR + TR + P20 + MEA

53

MTR + TR + MEA

EHL S

52*

MTR + TR + P20 + MEA

54*

AUTO

IGRO

INSTALLAZIONE

5

3

1

2

4

6

1 = MTR

2 = TR

3 = MEA

4 = elemento acustico P20

5 = ingresso aria

6 = controvento esterno

Descrizione

Descrizione

Codice

Controvento per muratura

11011218

Materassino acustico P20

11011386

Catalogo Residenziale - edizione 2022

69

Codice

VANTAGGI

• Elevate prestazioni acustiche

• Installazione facilitata mediante il manicotto di attraversamento rettangolare TR

• Adatto ad ingressi aria Aldes sia autoregolabili che igroregolabili

11011381

11011395

11011396

288

536

2

2

0

1

3

7

5

0

6

0

9

1

6

0

3

5

4

x

1

5

2

1

,

6

91

76
