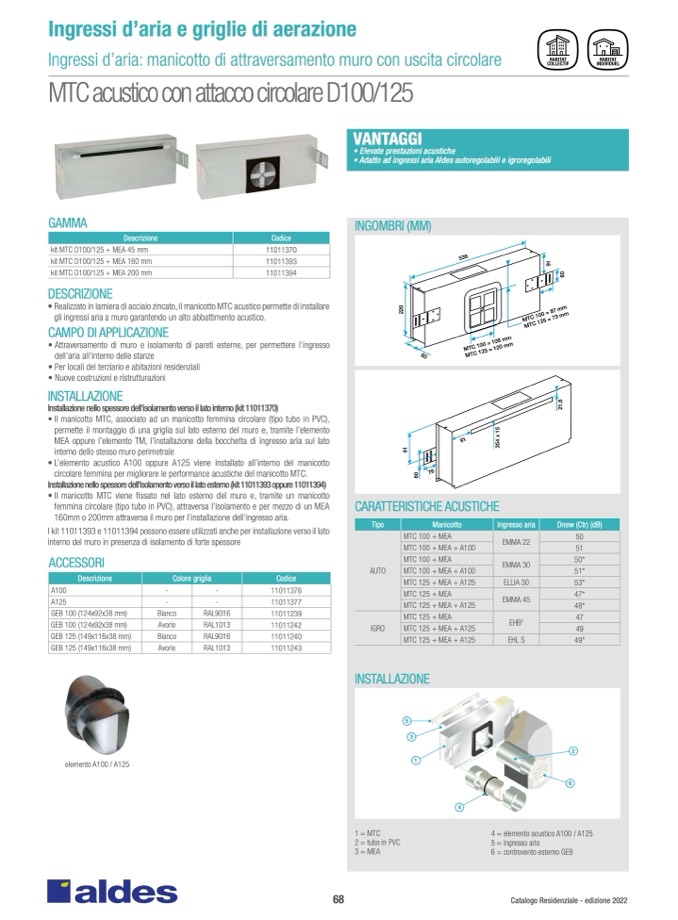

Ingressi d’aria e griglie di aerazione

Ingressi d’aria: manicotto di attraversamento muro con uscita circolare

MTC acustico con attacco circolare D100/125

GAMMA

kit MTC D100/125 + MEA 45 mm

kit MTC D100/125 + MEA 160 mm

kit MTC D100/125 + MEA 200 mm

DESCRIZIONE

• Realizzato in lamiera di acciaio zincato, il manicotto MTC acustico permette di installare

gli ingressi aria a muro garantendo un alto abbattimento acustico.

CAMPO DI APPLICAZIONE

• Attraversamento di muro e isolamento di pareti esterne, per permettere l’ingresso

dell’aria all’interno delle stanze

• Per locali del terziario e abitazioni residenziali

• Nuove costruzioni e ristrutturazioni

INSTALLAZIONE

Installazione nello spessore dell’isolamento verso il lato interno (kit 11011370)

• Il manicotto MTC, associato ad un manicotto femmina circolare (tipo tubo in PVC),

permette il montaggio di una griglia sul lato esterno del muro e, tramite l’elemento

MEA oppure l’elemento TM, l’installazione della bocchetta di ingresso aria sul lato

interno dello stesso muro perimetrale

• L’elemento acustico A100 oppure A125 viene installato all’interno del manicotto

circolare femmina per migliorare le performance acustiche del manicotto MTC.

Installazione nello spessore dell’isolamento verso il lato esterno (kit 11011393 oppure 11011394)

• Il manicotto MTC viene fissato nel lato esterno del muro e, tramite un manicotto

femmina circolare (tipo tubo in PVC), attraversa l’isolamento e per mezzo di un MEA

160mm o 200mm attraversa il muro per l’installazione dell’ingresso aria.

I kit 11011393 e 11011394 possono essere utilizzati anche per installazione verso il lato

interno del muro in presenza di isolamento di forte spessore

ACCESSORI

VANTAGGI

• Elevate prestazioni acustiche

• Adatto ad ingressi aria Aldes autoregolabili e igroregolabili

INGOMBRI (MM)

CARATTERISTICHE ACUSTICHE

Tipo

Manicotto

Ingresso aria

Dnew (Ctr) (dB)

MTC 100 + MEA

EMMA 22

50

MTC 100 + MEA + A100

51

MTC 100 + MEA

EMMA 30

50*

MTC 100 + MEA + A100

51*

MTC 125 + MEA + A125

ELLIA 30

53*

MTC 125 + MEA

EMMA 45

47*

MTC 125 + MEA + A125

48*

MTC 125 + MEA

MTC 125 + MEA + A125

EHB

2

47

49

MTC 125 + MEA + A125

EHL S

49*

AUTO

IGRO

INSTALLAZIONE

5

3

1

2

6

4

1 = MTC

2 = tubo in PVC

3 = MEA

4 = elemento acustico A100 / A125

5 = ingresso aria

6 = controvento esterno GEB

Descrizione

Codice

11011370

11011393

11011394

Descrizione

Colore griglia

Codice

A100

-

-

11011376

A125

-

-

11011377

GEB 100 (124x92x38 mm)

Bianco

RAL9016

11011239

GEB 100 (124x92x38 mm)

Avorio

RAL1013

11011242

GEB 125 (149x116x38 mm)

Bianco

RAL9016

11011240

GEB 125 (149x116x38 mm)

Avorio

RAL1013

11011243

elemento A100 / A125

68

Catalogo Residenziale - edizione 2022

536

M

M

MTC 100 = 106 mm

MTC 125 = 120 mm
